Czujnik różnicy ciśnień mierzy różnicę między dwoma punktami pomiarowymi, oznaczanymi zwykle jako p1 i p2, a następnie zamienia ją na sygnał elektryczny. W automatyce HVAC pomaga kontrolować filtry i przepływ powietrza, natomiast w samochodach monitoruje ciśnienie wsteczne przed filtrem DPF lub GPF i dostarcza sterownikowi danych potrzebnych do zarządzania regeneracją.
Czym jest czujnik różnicy ciśnień?
Ciśnienie statyczne opisuje wartość mierzoną w jednym punkcie układu. Czujnik różnicy ciśnień porównuje natomiast dwa ciśnienia. Wynik pomiaru można zapisać jako Δp = p2 – p1, przy czym kierunek i znak różnicy zależą od sposobu podłączenia króćców.
Urządzenie pełni funkcję łącznika między zjawiskiem fizycznym a układem sterowania. Z jednej strony reaguje na nacisk gazu lub cieczy, z drugiej przekazuje informację do regulatora, sterownika HVAC albo jednostki ECU. Sam czujnik nie musi więc sterować urządzeniem bezpośrednio, ale dostarcza danych, na podstawie których system podejmuje decyzję.
Jak działa czujnik różnicy ciśnień?

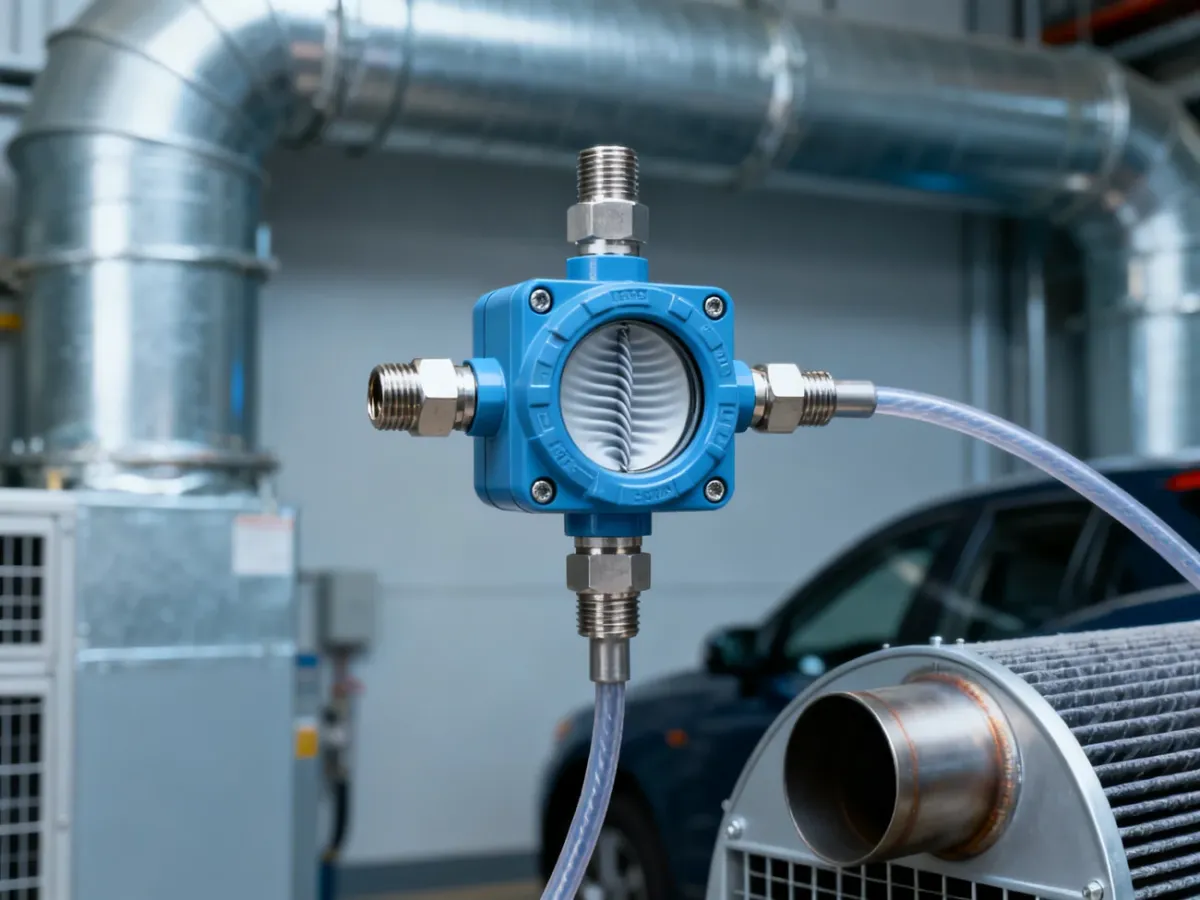

Typowy przetwornik ma dwa przyłącza procesowe i dwie komory oddzielone elastyczną membraną. Do jednego króćca doprowadza się ciśnienie p1, a do drugiego p2. Gdy obie wartości są takie same, siły działające na membranę się równoważą. Po pojawieniu się różnicy membrana odkształca się w stronę komory, w której panuje niższe ciśnienie.
To odkształcenie jest proporcjonalne do różnicy ciśnień w zakresie pracy urządzenia. W rozwiązaniu piezorezystancyjnym membrana współpracuje z elementami oporowymi. Piezorezystancja oznacza zmianę rezystancji materiału pod wpływem naprężenia mechanicznego. Elementy mogą mieć postać metalowych tensometrów przyklejonych do membrany albo rezystorów zintegrowanych w krzemowej strukturze pomiarowej.
Zmiana rezystancji jest mierzona najczęściej w układzie mostka Wheatstone’a. Niewielkie odkształcenie membrany powoduje zmianę równowagi mostka, a układ elektroniczny wzmacnia i przelicza ten sygnał na wartość ciśnienia różnicowego. Na wyjściu może pojawić się między innymi sygnał 4–20 mA albo 0–10 V. W urządzeniach cyfrowych wynik może być także przekazywany przez interfejs RS-485 z protokołem Modbus RTU.
Drugą grupę stanowią czujniki pojemnościowe. W ich przypadku odkształcenie zmienia pojemność elektryczną układu, a elektronika interpretuje tę zmianę jako różnicę ciśnień. Takie rozwiązanie może być wrażliwe na silne wibracje, dlatego wybór technologii zależy od środowiska pracy, zakresu pomiarowego i wymaganej stabilności.
Najważniejsze elementy pomiaru można przedstawić w uproszczeniu następująco:
- Dwie komory – każda przyjmuje ciśnienie z innego punktu instalacji.
- Membrana – odkształca się pod wpływem różnicy p1 i p2.
- Element piezorezystancyjny lub pojemnościowy – zamienia odkształcenie na zmianę sygnału elektrycznego.
- Układ elektroniczny – wzmacnia, przelicza i przekazuje wynik do systemu sterowania.
Gdzie stosuje się czujniki w HVAC i automatyce?
W instalacjach wentylacyjnych czujnik najczęściej porównuje ciśnienie przed filtrem i za nim. Czysty filtr stawia przepływającemu powietrzu mniejszy opór. W miarę gromadzenia się pyłu spadek ciśnienia rośnie, co pozwala określić moment wymagający czyszczenia albo wymiany wkładu.
Pomiar różnicowy wykorzystuje się także do kontroli przepływu w kanałach. Przy zastosowaniu elementu dławiącego, takiego jak kryza lub inna zwężka, różnica ciśnień przed i za zwężeniem staje się pośrednią miarą natężenia przepływu. Wymaga to jednak prawidłowego doboru elementu pierwotnego oraz uwzględnienia właściwości medium.
W automatyce budynkowej odczyt z czujnika może służyć do:
- monitorowania stopnia zabrudzenia filtrów powietrza,
- potwierdzania przepływu w kanałach wentylacyjnych,
- kontroli pracy dmuchaw, wentylatorów i przepustnic,
- ochrony nagrzewnic oraz współpracy z układami klap przeciwpożarowych.
W tym zastosowaniu medium jest zwykle powietrze lub gaz nieagresywny, a wymagania dotyczą przede wszystkim niskiego zakresu pomiarowego, stabilności zera, odporności obudowy i zgodności sygnału wyjściowego z automatyką obiektu.
Rola czujnika w układach DPF i GPF
Motoryzacyjny czujnik różnicy ciśnień pracuje w znacznie trudniejszym środowisku niż typowy przetwornik HVAC. Jego przewody pomiarowe są podłączone do układu wydechowego przed filtrem cząstek stałych i za nim. Mierzy więc różnicę wynikającą z przepływu spalin przez strukturę filtra, a pośrednio także opór stawiany przez nagromadzoną sadzę.
Wzrost ciśnienia przed filtrem przy podobnych warunkach pracy może wskazywać na zwiększenie jego zapełnienia. Sterownik silnika, czyli ECU, analizuje ten sygnał razem z innymi parametrami pracy jednostki. Na tej podstawie może oceniać obciążenie filtra i zarządzać regeneracją. Czujnik nie uruchamia procesu samodzielnie, lecz dostarcza danych potrzebnych do podjęcia decyzji przez układ sterowania.
W silnikach Diesla dotyczy to filtra DPF, a w silnikach benzynowych wyposażonych w filtr cząstek stałych – GPF. Uszkodzenie sensora, zatkanie przewodów impulsowych albo nieszczelność połączeń może zafałszować ocenę stanu filtra. Objawy takiego problemu mogą obejmować:
- zapalenie kontrolki silnika lub komunikat dotyczący układu emisji,
- spadek mocy i pogorszenie reakcji na przyspieszenie,
- zwiększone zużycie paliwa albo nieprawidłowy przebieg regeneracji,
- dymienie lub przejście sterownika w tryb ograniczonej pracy.
Objawy nie wskazują jednak jednoznacznie na sam czujnik. Podobne problemy powodują nieszczelności układu wydechowego, zapchane przewody pomiarowe, uszkodzony filtr albo błędy innych elementów sterowania emisją.
HVAC a motoryzacja – najważniejsze różnice
| Obszar | Medium | Kluczowe wyzwanie |
|---|---|---|
| HVAC | Powietrze i gazy nieagresywne | Niski zakres pomiarowy, stabilność oraz odporność na kurz |
| DPF | Spaliny silnika Diesla | Wysoka temperatura, sadza, drgania i ciśnienie wsteczne |
| GPF | Spaliny silnika benzynowego | Temperatura, pulsacje przepływu i poprawna interpretacja sygnału przez ECU |
Nie należy zamieniać tych urządzeń tylko dlatego, że oba mierzą różnicę ciśnień. Przetwornik do kanału wentylacyjnego nie jest przeznaczony do bezpośredniej pracy ze spalinami. Różnią się konstrukcją, zakresem temperatur, odpornością materiałów, sposobem podłączenia i algorytmami interpretacji sygnału.
Jak dobrać i eksploatować czujnik?
Pierwszym krokiem jest określenie maksymalnej i minimalnej różnicy ciśnień, a nie samego ciśnienia występującego w instalacji. Trzeba też sprawdzić, czy urządzenie jest przeznaczone do konkretnego medium. Powietrze, gaz lekko korozyjny, ciecz i spaliny wymagają innych materiałów oraz zabezpieczeń.
Przy wyborze należy przeanalizować kilka parametrów:
- Zakres pomiarowy – powinien obejmować spodziewane wartości bez niepotrzebnego przewymiarowania.
- Sygnał wyjściowy – na przykład 4–20 mA, 0–10 V albo komunikacja cyfrowa.
- Stopień ochrony obudowy – istotny przy zapyleniu, wilgoci i montażu poza obudową sterowniczą.
- Odporność środowiskowa – temperatura, drgania, agresywność chemiczna i wymagane dopuszczenia.
W systemach o znaczeniu bezpieczeństwa mogą być potrzebne dodatkowe wymagania, na przykład poziom SIL zgodny z IEC 61508 albo poziom PL wynikający z oceny funkcji bezpieczeństwa. Nie wynika to jednak z samego faktu użycia czujnika. Wymagania trzeba określić dla całej funkcji i instalacji.
Kalibracja pozwala wykryć przesunięcie zera, dryft i histerezę, których nie zawsze można rozpoznać podczas zwykłej pracy. W systemach krytycznych często przyjmuje się cykl roczny, ale ostateczna częstotliwość powinna wynikać z dokumentacji producenta, warunków pracy i oceny ryzyka. Sam pomiar kontrolny nie zastępuje sprawdzenia przewodów, króćców i szczelności połączeń.
Przy podejrzeniu awarii kolejność diagnostyki może wyglądać następująco:
- Odczytaj kody błędów i wartości bieżące za pomocą komputera diagnostycznego lub systemu automatyki.
- Sprawdź przewody, złącza, króćce i przewody impulsowe pod kątem pęknięć, nieszczelności oraz zabrudzenia.
- Zmierz zasilanie i sygnał wyjściowy czujnika, porównując wynik z dokumentacją konkretnego modelu.
- Wprowadź znaną różnicę ciśnień i sprawdź, czy odczyt zmienia się stabilnie oraz proporcjonalnie.
W samochodzie błędy ECU połączone ze spadkiem mocy wymagają diagnostyki całego układu, nie tylko wymiany sensora. W HVAC niestabilny odczyt może wynikać zarówno z czujnika, jak i z pulsacji przepływu, nieszczelności przewodów lub zabrudzonego elementu pomiarowego.
Właściwie dobrany czujnik różnicy ciśnień nie tylko pokazuje wartość Δp. Dostarcza systemowi informacji o stanie filtra, przepływie i oporach instalacji, dlatego jego zakres, medium pracy, montaż i kalibracja mają bezpośredni wpływ na wiarygodność sterowania.
