Czujnik położenia wału korbowego, oznaczany jako CKP, najczęściej znajduje się w dolnej części silnika – przy kole zamachowym od strony skrzyni biegów albo w pobliżu przedniego koła pasowego wału. Dokładne miejsce zależy od konstrukcji konkretnego silnika, dlatego przed demontażem sprawdź instrukcję serwisową. Oględziny pokażą uszkodzenia przewodów lub zabrudzenie, ale potwierdzenie awarii zwykle wymaga skanera OBD-II, multimetru albo oscyloskopu.
Gdzie szukać czujnika położenia wału?
Czujnik jest zamontowany przy elemencie, który pozwala odczytywać położenie i prędkość obrotową wału korbowego. W wielu silnikach znajduje się z tyłu jednostki, przy wieńcu zębatym koła zamachowego i obudowie skrzyni biegów. W innych konstrukcjach producent umieszcza go z przodu, obok koła pasowego lub koła sygnałowego wału.
W praktyce może być konieczne zajrzenie pod samochód, zdjęcie dolnej osłony silnika albo demontaż elementów utrudniających dostęp. W silnikach benzynowych i wysokoprężnych zasada jest podobna, lecz położenie oraz sposób mocowania mogą się znacznie różnić. Dokumentacja techniczna danego modelu pozostaje najpewniejszym źródłem informacji.
Jak rozpoznać ten element?

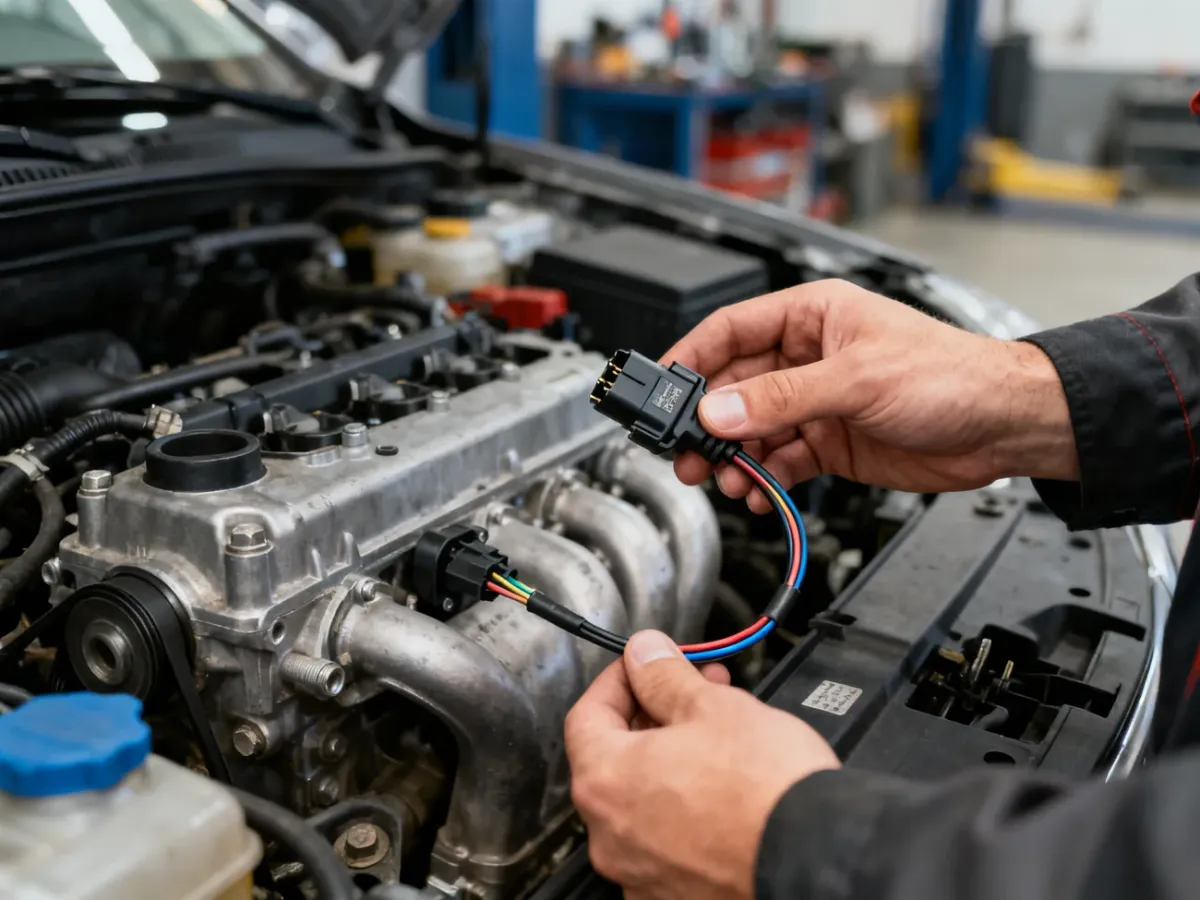

Czujnik położenia wału korbowego jest niewielkim sensorem z plastikową lub metalową obudową. Ma końcówkę pomiarową skierowaną w stronę koła sygnałowego oraz wtyczkę albo krótki przewód zakończony złączem. Zwykle jest przykręcony do kadłuba silnika jedną śrubą, choć w niektórych konstrukcjach stosuje się inne mocowanie.
Od czujnika odchodzi wiązka prowadzona do głównej instalacji silnika i komputera sterującego silnikiem, czyli ECU. Nie kieruj się jednak samym kształtem części. W pobliżu mogą znajdować się podobne elementy, a właściwe rozpoznanie wymaga porównania ze schematem lub instrukcją naprawy konkretnego auta.
Przy oględzinach zwróć uwagę na ślady oleju, opiłki metalu, pęknięcia obudowy, korozję oraz przetartą izolację przewodów. Zabrudzona końcówka może zakłócać odczyt, ale samo zabrudzenie nie oznacza jeszcze trwałego uszkodzenia elektroniki.
Jak sprawdzić, czy czujnik działa?
Przed rozpoczęciem pracy wyłącz silnik i przygotuj samochód w sposób ograniczający ryzyko zwarcia lub urazu. Przy dostępie od spodu nie wystarczy sam podnośnik, ponieważ auto powinno stać na stabilnych podporach.
Przed diagnostyką sprawdź następujące zasady bezpieczeństwa:
- Odłącz ujemny zacisk akumulatora, jeśli wymaga tego procedura dla danego pojazdu.
- Pracuj przy zimnym silniku, aby ograniczyć ryzyko poparzenia.
- Podczas unoszenia auta użyj stabilnych podpór i nie pracuj wyłącznie na podnośniku.
- Przygotuj instrukcję serwisową, schemat instalacji oraz właściwe dane pomiarowe.
Diagnostykę zacznij od prostych oględzin, a potem przejdź do pomiarów. Poszczególne metody różnią się zakresem informacji i wymaganym sprzętem:
| Metoda | Co weryfikuje | Wymagania |
|---|---|---|
| Oględziny | Stan obudowy, wtyczki, przewodów i końcówki pomiarowej | Latarka, dostęp do czujnika i podstawowa wiedza |
| Skaner OBD-II | Zapisane kody usterek i dane silnika podczas rozruchu | Tester OBD-II oraz znajomość kodów i parametrów pracy |
| Multimetr | Ciągłość przewodów, zasilanie lub rezystancję, jeśli przewidziano taki pomiar | Multimetr i dane producenta dla danego typu czujnika |
| Oscyloskop | Kształt i ciągłość impulsów generowanych przez czujnik | Oscyloskop, schemat pinów i doświadczenie diagnostyczne |
Podczas oględzin sprawdź, czy wtyczka jest dociśnięta, styki nie są zaśniedziałe, a przewód nie został przetarty lub wyrwany z mocowania. Usuń luźne zabrudzenia zgodnie z zaleceniami producenta. Nie skrob końcówki ostrym narzędziem i nie rozpylaj przypadkowych środków na element elektryczny.
Następnie podłącz skaner OBD-II. Kod P0335 może wskazywać problem z obwodem czujnika położenia wału, ale nie przesądza, że sam sensor jest uszkodzony. Przyczyną może być także przewód, wtyczka, koło sygnałowe albo brak zasilania. Podczas kręcenia rozrusznikiem warto sprawdzić w danych bieżących, czy sterownik widzi prędkość obrotową silnika. Brak odczytu jest ważną wskazówką, lecz również wymaga potwierdzenia innymi pomiarami.
Pomiar multimetrem wykonuj tylko według schematu dla konkretnego auta. Czujnik indukcyjny można w określonych konstrukcjach sprawdzać pod kątem rezystancji i generowanego napięcia przemiennego. Czujnik Halla wymaga natomiast sprawdzenia zasilania, masy oraz sygnału cyfrowego. Uniwersalna wartość rezystancji nie istnieje, dlatego nie porównuj wyniku z przypadkową tabelą znalezioną dla innego silnika.
Najdokładniejszą ocenę sygnału zapewnia oscyloskop. Pozwala sprawdzić, czy impulsy pojawiają się podczas obracania wału i czy nie mają przerw lub zniekształceń. Takie badanie często pozwala odróżnić uszkodzony czujnik od problemu z wiązką albo kołem sygnałowym. Jeśli nie masz schematu pinów i doświadczenia z pomiarami, bezpieczniej zlecić tę czynność warsztatowi.
Jakie objawy wskazują na awarię?
Sam objaw nie potwierdza usterki CKP, ponieważ podobne problemy powodują awarie układu zapłonowego, zasilania lub instalacji elektrycznej. Podejrzenie warto jednak zweryfikować, gdy pojawia się kilka symptomów jednocześnie:
- Silnik długo kręci podczas rozruchu albo nie uruchamia się wcale.
- Jednostka gaśnie nagle podczas jazdy lub po rozgrzaniu.
- Silnik pracuje nierówno, szarpie albo ma niestabilne obroty biegu jałowego.
- Samochód traci moc i gorzej reaguje na pedał przyspieszenia.
- Zapala się kontrolka Check Engine, czasem razem z kodem P0335.
Szczególnie charakterystyczna bywa sytuacja, w której silnik uruchamia się na zimno, lecz po rozgrzaniu odmawia ponownego startu. Taki przypadek może wskazywać na czujnik wrażliwy na temperaturę, ale nadal wymaga pomiaru, a nie automatycznej wymiany części.
Co zrobić po potwierdzeniu usterki?
Trwałe uszkodzenie czujnika najczęściej rozwiązuje się przez wymianę na nowy element zgodny z numerem części i specyfikacją silnika. Naprawa wnętrza sensora zwykle jest nieopłacalna. Jeżeli problem dotyczy wyłącznie zabrudzenia, wtyczki lub przewodu, przyczynę można usunąć bez wymiany samego czujnika.
Nie ignoruj usterki, ponieważ silnik może zgasnąć w czasie jazdy albo nie uruchomić się po zatrzymaniu. Gdy dostęp do sensora wymaga demontażu rozrządu, skrzyni biegów lub innych ważnych podzespołów, lepiej powierzyć pracę mechanikowi. Profesjonalna diagnostyka ogranicza ryzyko wymiany sprawnej części na chybił trafił.
