Utrata mocy, szarpanie, nierówne obroty albo nagły wzrost spalania nie muszą oznaczać awarii układu zapłonowego lub paliwowego. Przyczyną może być MAP sensor, czyli czujnik ciśnienia bezwzględnego w kolektorze dolotowym. Zanim wymienisz część, sprawdź przewody, zasilanie 5 V, masę i reakcję napięcia sygnałowego na zmianę podciśnienia. Taka diagnostyka ogranicza ryzyko kosztownej wymiany sprawnego elementu.
Co sprawdzić przed użyciem narzędzi?
MAP sensor przekazuje do sterownika silnika ECU informacje o ciśnieniu w kolektorze dolotowym. Na tej podstawie komputer dobiera dawkę paliwa i koryguje pracę silnika. Podobne objawy może powodować uszkodzony przepływomierz MAF, dlatego sam spadek mocy nie wystarcza do postawienia diagnozy.
Przed pomiarem wykonaj krótką kontrolę wstępną:
- Obejrzyj wtyczkę i przewody pod kątem korozji, przetarć, stopienia oraz luźnych pinów.
- Sprawdź przewód podciśnieniowy, jeśli dany model MAP sensora go wykorzystuje, oraz poszukaj pęknięć i nieszczelności.
- Oceń, czy otwór pomiarowy nie jest pokryty olejem lub nagarem.
- Odczytaj kody OBD2, zwłaszcza z zakresu P0105–P0109, pamiętając, że nie wskazują one zawsze uszkodzenia samego czujnika.
Warto także porównać dane bieżące ze skanera. Przy włączonym zapłonie i wyłączonym silniku odczyt ciśnienia powinien być zbliżony do aktualnego ciśnienia atmosferycznego, zwykle około 100 kPa na poziomie morza. Po uruchomieniu sprawnego silnika wolnossącego wartość na biegu jałowym często spada do około 20–40 kPa. Są to wartości orientacyjne, dlatego wiążące zakresy zawsze sprawdzaj w dokumentacji konkretnego samochodu.

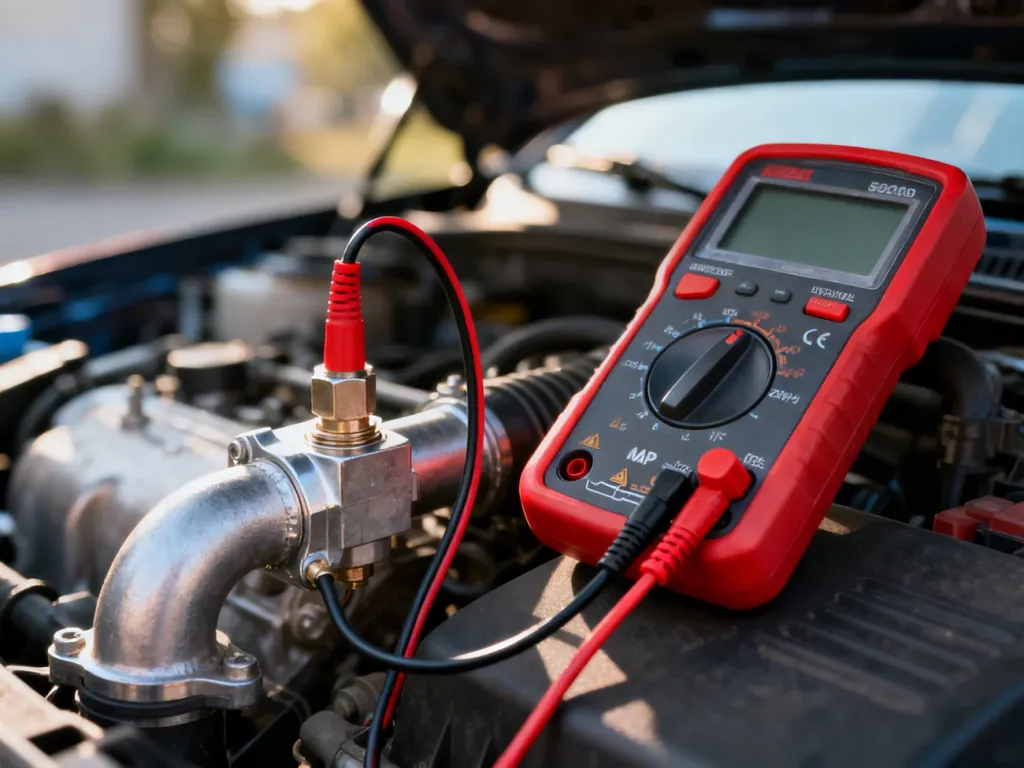

Jak sprawdzić MAP sensor multimetrem?
Do podstawowej kontroli potrzebujesz cyfrowego multimetru ustawionego na zakres napięcia stałego, na przykład 20 V, oraz schematu instalacji pojazdu. Nie zakładaj, że kolejność pinów jest taka sama w każdym samochodzie. Zwykle występują przewody zasilania referencyjnego 5 V, masy i sygnału, ale ich identyfikację wykonuj wyłącznie na podstawie instrukcji serwisowej.
Pomiar przeprowadź w następującej kolejności:
- Sprawdź zasilanie referencyjne. Wyłącz zapłon, odepnij wtyczkę MAP sensora i zidentyfikuj pin zasilania. Po włączeniu zapłonu zmierz napięcie między tym pinem a masą. W wielu układach powinno wynosić około 5 V. Jeżeli go nie ma, sprawdź instalację, bezpieczniki i sterownik, zamiast od razu wymieniać czujnik.
- Sprawdź masę. Przy wyłączonym zapłonie skontroluj połączenie masowe zgodnie ze schematem. Spadek napięcia pod obciążeniem powinien być minimalny, a ciągłość przewodu nie może budzić zastrzeżeń. Sam pomiar rezystancji nie zawsze wykrywa problem ujawniający się dopiero podczas pracy obwodu.
- Zmierz napięcie sygnałowe. Podłącz wtyczkę, włącz zapłon i wykonaj pomiar metodą back-probing, czyli od strony przewodów, bez uszkadzania izolacji. Przy zgaszonym silniku sygnał powinien odpowiadać ciśnieniu atmosferycznemu. Wartość zależy od konstrukcji, dlatego korzystaj z danych producenta.
- Sprawdź reakcję na podciśnienie. Odłącz MAP sensor zgodnie z instrukcją serwisową i podłącz ręczną pompkę podciśnieniową, jeśli konstrukcja na to pozwala. Przy stopniowym zwiększaniu podciśnienia napięcie sygnałowe powinno zmieniać się płynnie, bez skoków i przerw. W typowym czujniku napięcie spada wraz ze wzrostem podciśnienia, ale kierunek oraz zakres potwierdź w dokumentacji.
Bez pompki możesz obserwować sygnał podczas uruchamiania silnika i delikatnej zmiany obrotów. Taki test jest mniej dokładny, bo zmieniają się jednocześnie obroty, przepływ powietrza i obciążenie. Nagłe skoki, stała wartość albo brak reakcji sygnału wskazują na problem z czujnikiem, przewodami lub nieszczelnością dolotu.
Nie zwieraj pinów sondami multimetru i nie przebijaj przewodów w przypadkowych miejscach. Przed odpinaniem złączy wyłącz zapłon, a przy czynnościach wymagających demontażu elementu stosuj się do instrukcji producenta. Wartości 5 V są typowe dla wielu układów, ale nie zastępują danych serwisowych konkretnego modelu.
Czy MAP sensor czyścić, czy wymienić?
Czyszczenie ma sens, gdy na części pomiarowej znajduje się olej, sadza lub nagar, a zasilanie, masa i przewody są sprawne. Usunięcie zabrudzeń może przywrócić prawidłowy przepływ ciśnienia do elementu pomiarowego.
Preparat nie naprawi jednak przerwanego obwodu, zwarcia, uszkodzonej elektroniki ani membrany. Jeżeli napięcie zasilania jest nieprawidłowe, sygnał pozostaje stały lub zmienia się skokowo mimo czystego otworu, dalsze płukanie nie rozwiąże problemu. W takiej sytuacji potrzebna jest naprawa instalacji albo wymiana czujnika.
Membrana MAP sensora jest bardzo delikatna. Nie dotykaj jej palcem, drutem, patyczkiem ani końcówką śrubokręta. Uszkodzenie mechaniczne może powstać nawet wtedy, gdy element wygląda na pozornie prosty do wyczyszczenia.
Jak bezpiecznie wyczyścić MAP sensor?
Przed demontażem zaparkuj samochód na równej powierzchni, wyłącz zapłon i poczekaj, aż element ostygnie. Przygotuj środek do czyszczenia styków elektroniki lub alkohol izopropylowy, miękką ściereczkę i ewentualnie powietrze o niskim ciśnieniu.
- Odłącz wtyczkę, zwalniając jej blokadę, i wyjmij czujnik zgodnie z instrukcją dla danego silnika.
- Oceń stopień zabrudzenia, nie wkładając niczego do otworu pomiarowego.
- Spryskaj element preparatem przeznaczonym do elektroniki albo użyj niewielkiej ilości alkoholu izopropylowego.
- Pozostaw czujnik do całkowitego wyschnięcia przed montażem i nie susz go gorącym powietrzem.
Nie używaj benzyny, agresywnych rozpuszczalników ani zmywacza do hamulców, jeśli producent czujnika nie dopuszcza takiego środka. Nie kieruj na membranę silnego strumienia sprężonego powietrza i nie próbuj zdrapywać osadu. Jeżeli zabrudzenie pochodzi z oleju w dolocie, sprawdź także odmę, filtr powietrza, przewody dolotowe i ewentualną nieszczelność turbosprężarki. Samo umycie sensora może być tylko krótkotrwałym rozwiązaniem.
Objawy awarii MAP sensora – szybka diagnoza
Poniższe zestawienie pomaga połączyć objaw z możliwą przyczyną, ale nie zastępuje pomiaru napięcia i kontroli instalacji:
| Objaw | Potencjalna przyczyna | Zalecane działanie |
|---|---|---|
| Szarpanie i utrata mocy | Błędny sygnał MAP, nieszczelność dolotu lub problem z wiązką | Sprawdź przewody, kody OBD2 i płynność napięcia sygnałowego |
| Wysokie spalanie lub czarny dym | Nieprawidłowa dawka paliwa przez błędny odczyt ciśnienia | Porównaj odczyt MAP z ciśnieniem atmosferycznym i skontroluj zabrudzenie |
| Falowanie obrotów i gaśnięcie | Zakłócony sygnał sensora, nieszczelny przewód lub problem z dolotem | Wykonaj test masy, zasilania i reakcji na podciśnienie |
| Kontrolka Check Engine | Błąd obwodu lub niewiarygodne dane, na przykład P0106 | Odczytaj zapisane kody i potwierdź je pomiarem, nie samą wymianą części |
Kiedy potrzebna jest pomoc mechanika?
Jeżeli po sprawdzeniu wiązki, zasilania, masy i wyczyszczeniu zabrudzeń sygnał nadal jest niestabilny, nie wymieniaj kolejnych elementów na próbę. Warsztat może sprawdzić przebieg napięcia oscyloskopem, wykryć mikroprzerwy pojawiające się po rozgrzaniu oraz ocenić szczelność całego układu dolotowego. Gdy wartości są prawidłowe, a objawy pozostają, przyczyny trzeba szukać także poza MAP sensorem.
