Rozrząd synchronizuje pracę tłoków i zaworów. Dzięki niemu zawory otwierają się i zamykają w odpowiednim momencie, co pozwala doprowadzić powietrze lub mieszankę paliwowo-powietrzną do cylindrów i usunąć spaliny. Jego awaria może unieruchomić samochód, a w silniku kolizyjnym doprowadzić do poważnego uszkodzenia jednostki napędowej.
Czym jest rozrząd i za co odpowiada?

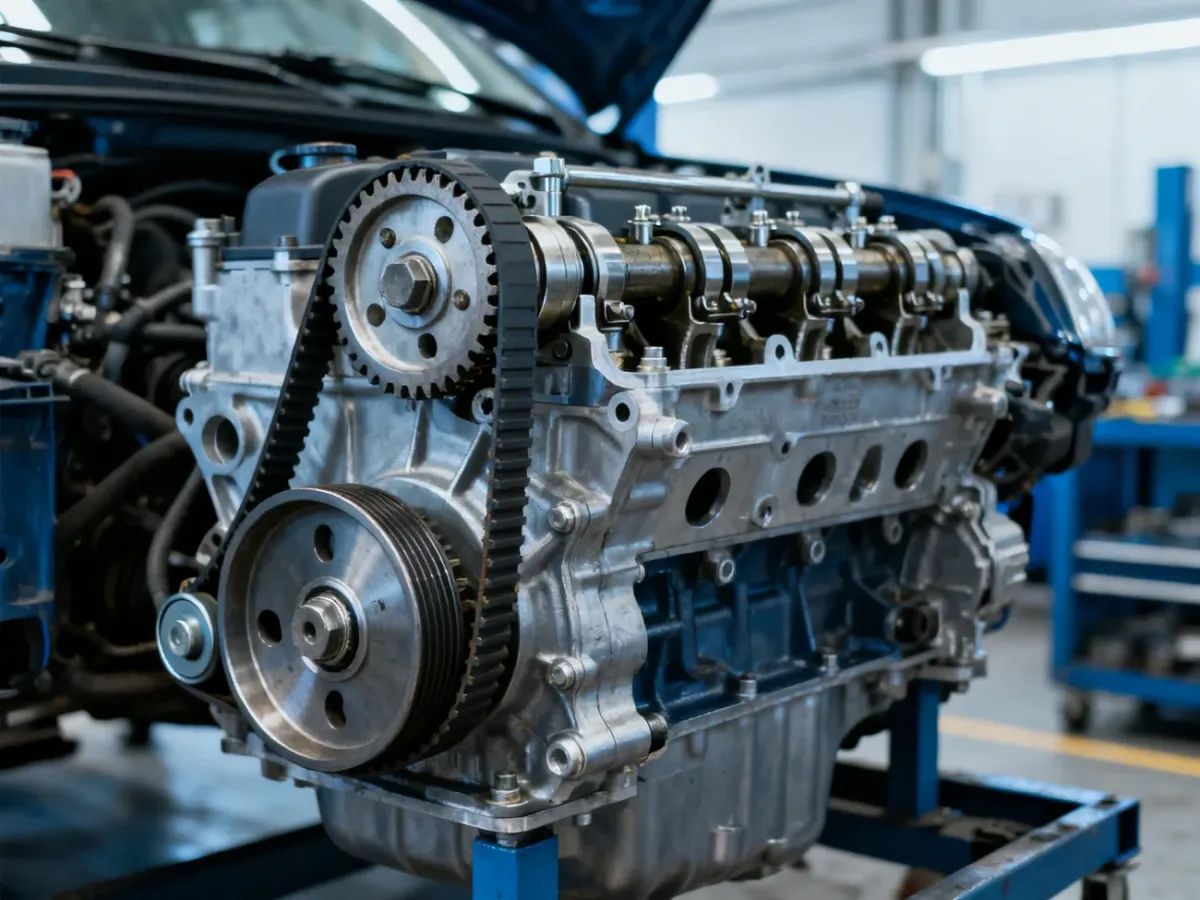

Rozrząd to cały układ mechaniczny sterujący wymianą ładunku w silniku spalinowym. Nie należy utożsamiać go wyłącznie z paskiem albo łańcuchem. Napęd rozrządu jest tylko jedną z jego części, obok wału korbowego, wałka lub wałków rozrządu, zaworów, kół zębatych, napinaczy, rolek oraz elementów przenoszących ruch na zawory.
Najważniejszym zadaniem układu jest zachowanie synchronizacji między położeniem tłoków a pracą zaworów. Można porównać go do dyrygenta orkiestry. Każdy element silnika wykonuje własny ruch, ale dopiero precyzyjne zgranie wszystkich części pozwala jednostce pracować prawidłowo. Bez tej synchronizacji silnik nie będzie w stanie przeprowadzić prawidłowego spalania.
Rozrząd steruje zaworami dolotowymi, przez które do cylindra trafia powietrze lub mieszanka paliwowo-powietrzna, oraz zaworami wydechowymi, które otwierają drogę spalinom do układu wydechowego.
Jak działa rozrząd?
W typowym silniku czterosuwowym cykl pracy obejmuje ssanie, sprężanie, pracę i wydech. W każdym z tych etapów tłok znajduje się w innym położeniu, a zawory muszą zareagować w ściśle określonym momencie.
Podczas ssania otwierają się zawory dolotowe, aby cylinder mógł zostać napełniony. Następnie zawory zostają zamknięte, a tłok spręża ładunek. Po spaleniu mieszanki tłok wykonuje suw pracy. Na końcu otwierają się zawory wydechowe i spaliny opuszczają cylinder.
Za otwieranie zaworów odpowiadają krzywki umieszczone na wałku rozrządu. Wałek otrzymuje napęd z wału korbowego za pośrednictwem paska lub łańcucha. W silniku czterosuwowym wał korbowy wykonuje dwa obroty na jeden obrót wałka rozrządu, dzięki czemu zawory otwierają się w odpowiednich fazach cyklu.
Nawet niewielkie przestawienie tego mechanizmu może zmienić moment otwarcia zaworów. Silnik może wtedy stracić moc, pracować nierówno, zużywać więcej paliwa albo mieć problemy z uruchomieniem.
Pasek czy łańcuch rozrządu?
Podstawowe typy napędu rozrządu to pasek i łańcuch. Oba rozwiązania przekazują ruch z wału korbowego na wałek lub wałki rozrządu, ale różnią się budową, wymaganiami serwisowymi i sposobem zużywania.
Pasek jest wykonany z elastycznego materiału wzmacnianego włóknami i pracuje w osłonie, z dala od oleju oraz zanieczyszczeń. Łańcuch jest metalowy i zwykle pracuje wewnątrz silnika, w środowisku smarowanym olejem. Nie oznacza to jednak, że łańcuch jest wieczny. Może się rozciągać, a jego napinacz i ślizgi również ulegają zużyciu.
| Cecha | Pasek rozrządu | Łańcuch rozrządu |
|---|---|---|
| Trwałość | Ograniczona przebiegiem i wiekiem. Dokładny termin zależy od producenta i silnika. | Zwykle większa, ale zależna od jakości smarowania, napinacza i konstrukcji jednostki. |
| Serwisowanie | Wymaga wymiany zgodnie z przebiegiem lub czasem podanym dla danego auta. | Często nie ma sztywnego interwału, dlatego ważna jest obserwacja objawów i kontrola stanu układu. |
| Zalety i wady | Cicha praca, niższa masa i zwykle niższy koszt części, ale podatność na starzenie i konieczność okresowej wymiany. | Odporność na wysokie obciążenia i dłuższa praca, ale większy hałas oraz często wyższy koszt naprawy. |
W przypadku paska termin wymiany może zależeć zarówno od przebiegu, jak i wieku. W materiałach dotyczących różnych silników spotyka się wartości od około 60 do 150 tys. km, ale nie jest to uniwersalna reguła. Decydujące są zalecenia producenta konkretnego samochodu. Trudne warunki, częste krótkie trasy, wycieki oleju i podwyższone obciążenia mogą uzasadniać wcześniejszy serwis.
Przy wymianie paska często montuje się cały zestaw obejmujący rolki i napinacz. W wielu konstrukcjach opłaca się także wymienić pompę wody, jeśli jest napędzana przez ten sam układ. Jej późniejsza awaria może wymusić ponowny demontaż rozrządu.
Dlaczego awaria rozrządu może zniszczyć silnik?
Największe ryzyko występuje w tak zwanym silniku kolizyjnym. W takiej konstrukcji tłok i otwarty zawór mogą znaleźć się w tej samej przestrzeni, ale w różnych momentach pracy silnika. Prawidłowa synchronizacja sprawia, że nie dochodzi do ich kontaktu.
Jeśli pasek pęknie, łańcuch przeskoczy albo napinacz straci właściwe napięcie, wałek rozrządu może zatrzymać się lub zmienić swoje położenie względem wału korbowego. Tłoki nadal poruszają się wtedy w cylindrach, lecz zawory nie otwierają się już zgodnie z ich ruchem. Skutkiem może być kolizja zaworów z tłokami.
Uszkodzenia obejmują między innymi pogięte zawory, zniszczone tłoki, uszkodzone prowadnice zaworowe i głowicę. Silnik może natychmiast zgasnąć i nie uruchomić się ponownie. Naprawa wymaga wtedy demontażu oraz oceny wielu elementów, dlatego jej koszt zwykle wielokrotnie przewyższa cenę zaplanowanej wymiany napędu.
Istnieją silniki bezkolizyjne, w których zerwanie paska nie powoduje kontaktu tłoków z zaworami. Są jednak mniej popularne, dlatego nie należy zakładać, że awaria napędu zakończy się tylko wymianą paska. Rodzaj konstrukcji najlepiej potwierdzić dla konkretnej wersji silnika.
Jakie objawy powinny skłonić do wizyty u mechanika?
Objawy zużycia rozrządu nie zawsze pochodzą bezpośrednio od paska lub łańcucha. Podobne symptomy mogą powodować napinacze, ślizgi, koła zębate, układ zapłonowy albo problemy z dopływem paliwa. Niepokojące sygnały wymagają jednak szybkiej diagnostyki, ponieważ dalsza jazda może zwiększyć zakres uszkodzeń:
- Metaliczne grzechotanie, stukanie lub terkotanie z okolic rozrządu, szczególnie po uruchomieniu zimnego silnika.
- Spadek mocy i wyraźnie gorsza reakcja na dodanie gazu.
- Nierówna praca na biegu jałowym, drgania albo falowanie obrotów.
- Problemy z uruchomieniem silnika, jego gaśnięcie lub zapalenie kontrolki silnika.
W przypadku paska nie należy czekać na pojawienie się objawów. Uszkodzony element może zerwać się bez wcześniejszego ostrzeżenia. Dlatego trzeba przestrzegać terminu określonego dla danego modelu, a po zakupie używanego samochodu z niepewną historią serwisową rozważyć wymianę całego zestawu.
Rozrząd odpowiada za dokładne zgranie ruchu tłoków i zaworów. Pasek wymaga planowej wymiany, a łańcuch regularnej kontroli, mimo że zwykle pracuje dłużej. Najbezpieczniejsza zasada jest prosta: nie ignoruj hałasów z okolic rozrządu i nie odkładaj serwisu, ponieważ koszt profilaktyki jest znacznie niższy niż naprawa silnika po kolizji zaworów.
