Czujnik NTC to termistor, czyli element elektroniczny, którego rezystancja zmienia się wraz z temperaturą. W przypadku NTC wzrost temperatury powoduje spadek oporu elektrycznego, a spadek temperatury – jego wzrost. Dzięki tej zależności układ sterujący może określić temperaturę i odpowiednio reagować.
Co to jest czujnik NTC?

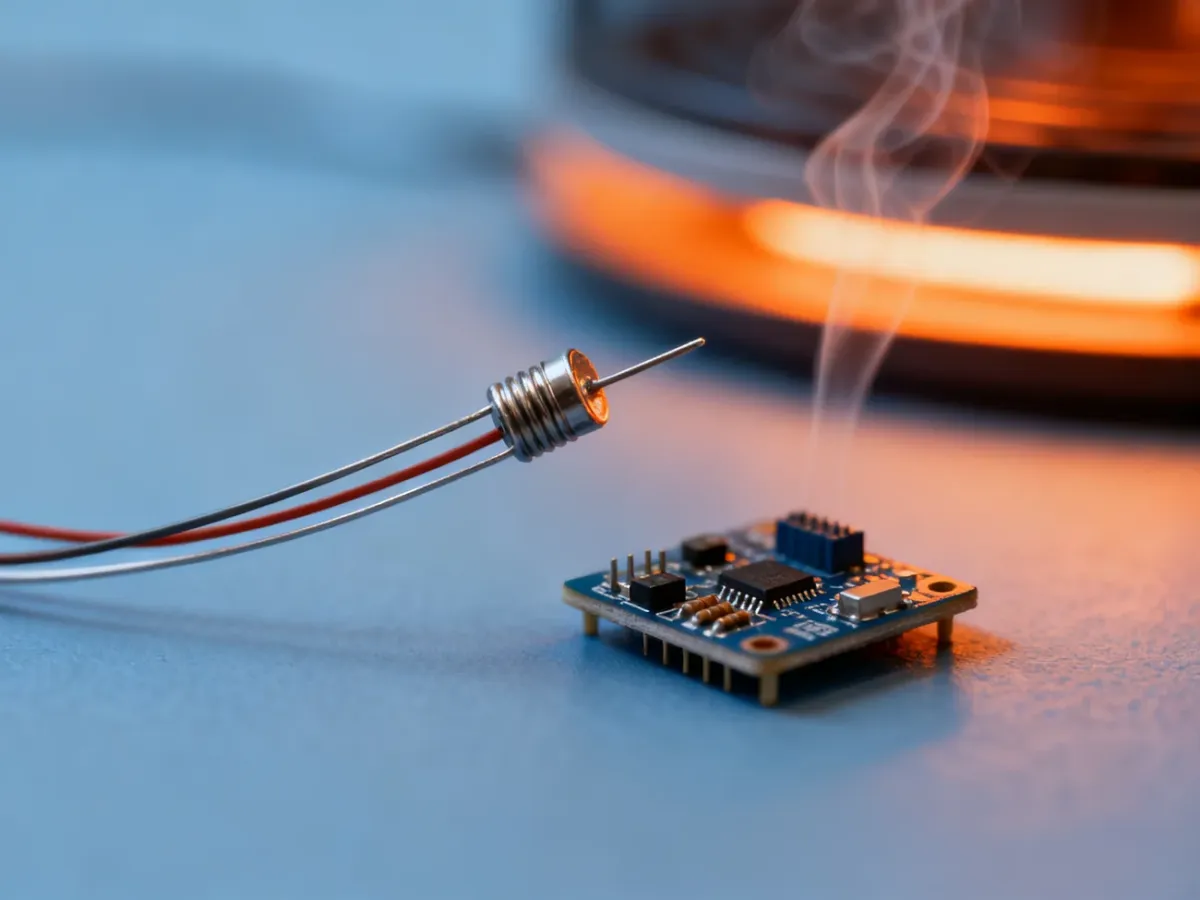

Skrót NTC pochodzi od angielskiego Negative Temperature Coefficient, czyli „ujemny współczynnik temperaturowy”. Czujnik NTC jest rodzajem termistora – rezystora szczególnie wrażliwego na zmiany temperatury.
Najprostsza zasada działania wygląda tak: temperatura w górę – rezystancja w dół. Gdy otoczenie czujnika się ogrzewa, jego opór maleje. Kiedy temperatura spada, rezystancja rośnie. Sterownik mierzy tę zmianę i na jej podstawie wyznacza temperaturę.
Jak działa czujnik NTC?
NTC jest elementem pasywnym. Nie wytwarza samodzielnie sygnału ani nie potrzebuje własnego zasilania do zmiany rezystancji. Zasilania wymaga dopiero układ pomiarowy, który sprawdza opór termistora i przelicza go na temperaturę.
Zależność między temperaturą a rezystancją NTC jest nieliniowa. Oznacza to, że taki sam przyrost temperatury nie powoduje zawsze identycznej zmiany oporu. Dlatego w precyzyjnych układach wykorzystuje się charakterystykę konkretnego elementu, najczęściej podaną przez producenta w tabeli lub dokumentacji.
W prostym układzie sterowania proces może wyglądać następująco:
- NTC mierzy temperaturę otoczenia lub badanego elementu.
- Zmiana temperatury powoduje zmianę rezystancji termistora.
- Sterownik odczytuje opór i porównuje go z zaprogramowaną charakterystyką.
- Układ włącza, wyłącza albo reguluje urządzenie zgodnie z ustaloną temperaturą.
W systemie ogrzewania podłogowego wzrost temperatury podłoża powoduje spadek rezystancji NTC. Sterownik rozpoznaje ten stan i może ograniczyć moc lub wyłączyć ogrzewanie. W systemach przeciwoblodzeniowych odwrotna zmiana oporu może sygnalizować spadek temperatury i potrzebę uruchomienia ogrzewania.
NTC często porównuje się z termistorem PTC. W PTC zależność jest odwrotna: wzrost temperatury powoduje wzrost rezystancji.
| Typ | Wzrost temperatury | Spadek temperatury |
|---|---|---|
| NTC | Rezystancja maleje | Rezystancja rośnie |
| PTC | Rezystancja rośnie | Rezystancja maleje |
Pomylenie obu typów może spowodować błędne działanie sterownika, ponieważ układ oczekuje konkretnego kierunku zmiany rezystancji.
Gdzie stosuje się czujniki NTC?
Termistory NTC są używane tam, gdzie potrzebny jest prosty i szybki pomiar temperatury albo automatyczna reakcja urządzenia na jej zmianę. Można spotkać je między innymi w:
- termostatach i regulatorach temperatury
- ładowarkach oraz układach kontroli temperatury akumulatorów
- kotłach, pompach ciepła i systemach ogrzewania podłogowego
- systemach ochrony przed zamarzaniem rurociągów, dachów i rynien
- klimatyzatorach i urządzeniach chłodniczych
- samochodach, gdzie mierzą między innymi temperaturę płynu chłodzącego lub oleju
W systemie ogrzewania podjazdu lub chodnika czujnik może monitorować temperaturę nawierzchni. Sterownik reaguje na zmianę rezystancji i uruchamia ogrzewanie, gdy temperatura spada do poziomu określonego w ustawieniach. Jeżeli instalacja korzysta także z czujnika wilgoci, ogrzewanie może włączać się tylko wtedy, gdy niska temperatura występuje razem z mokrą nawierzchnią.
Dlaczego stosuje się NTC?
Popularność tych elementów wynika z połączenia prostoty, czułości i niskiego kosztu. Najważniejsze zalety czujników NTC to:
- niska cena w porównaniu z bardziej rozbudowanymi układami pomiarowymi
- wysoka czułość na niewielkie zmiany temperatury, szczególnie w określonym zakresie
- prosty układ pomiarowy, który nie wymaga skomplikowanej elektroniki
- małe rozmiary ułatwiające montaż w urządzeniach i instalacjach
Ograniczeniem jest nieliniowa charakterystyka. W szerokim zakresie temperatur precyzyjny pomiar może wymagać kalibracji lub zastosowania tabeli rezystancji. Z tego powodu dobiera się NTC do konkretnego zakresu pracy, zamiast traktować wszystkie termistory jako zamienne.
NTC sprawdza się najlepiej wtedy, gdy potrzebny jest niedrogi, czuły i łatwy do odczytu pomiar temperatury w określonym zakresie. Najważniejsza zasada pozostaje prosta: gdy temperatura rośnie, rezystancja NTC maleje.
