Czujnik ABS znajduje się przy każdym kole, zwykle przy piaście koła albo zwrotnicy, naprzeciwko pierścienia impulsowego. Rozpoznasz go po przewodzie elektrycznym poprowadzonym od nadkola do piasty. Żeby go obejrzeć, najczęściej trzeba bezpiecznie podnieść samochód i zdjąć koło.
Gdzie szukać czujnika ABS?

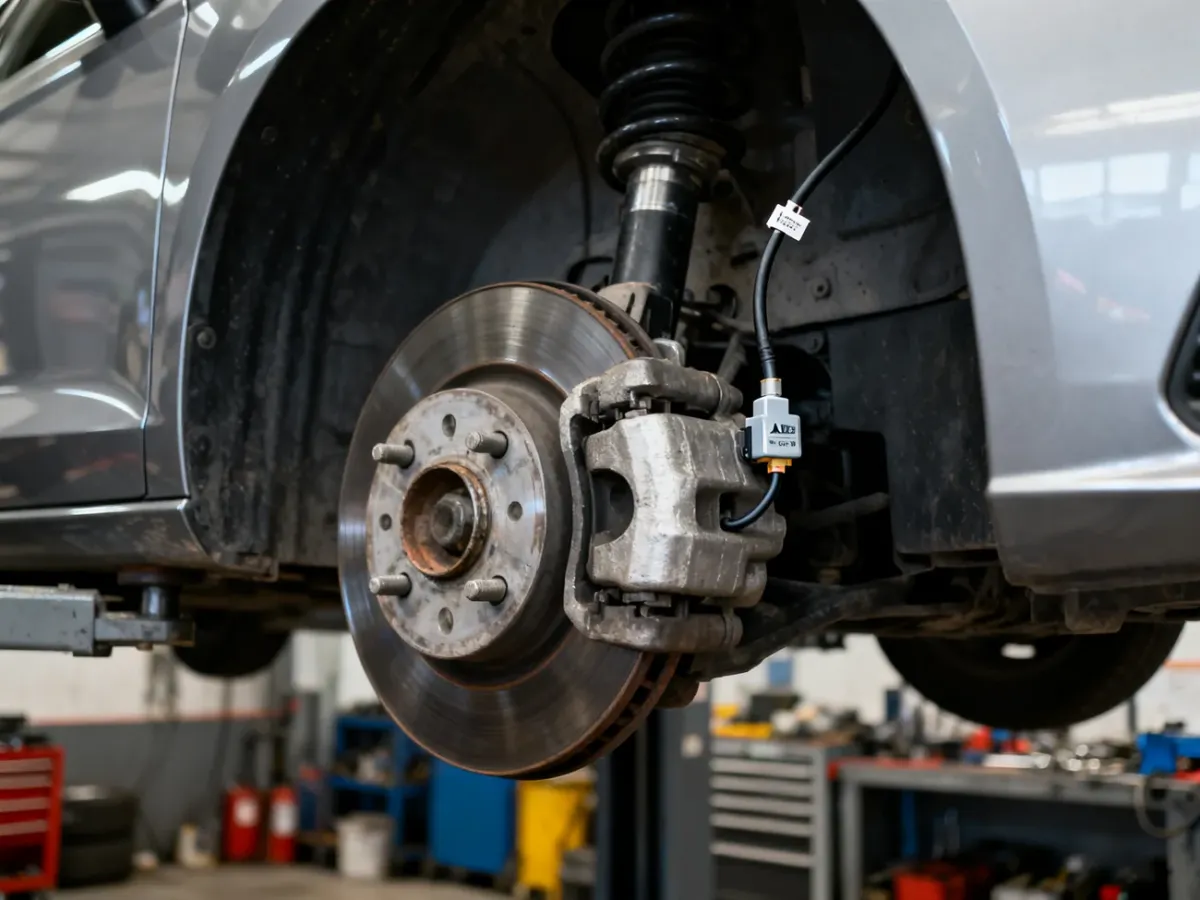

Czujnik ABS, nazywany też czujnikiem prędkości obrotowej koła, jest zamocowany w pobliżu piasty. Piasta to element, na którym osadzone jest koło, natomiast zwrotnica łączy piastę z zawieszeniem i układem kierowniczym. Właśnie w ich okolicy znajdziesz niewielką obudowę czujnika oraz przewód zabezpieczony klipsami.
W zależności od konstrukcji pojazdu pierścień impulsowy może znajdować się przy przegubie, w łożysku koła, na piaście albo w pobliżu tarczy hamulcowej. W samochodach z hamulcami bębnowymi układ może wyglądać inaczej niż przy tarczy. W niektórych modelach czujnik jest zintegrowany z łożyskiem, dlatego nie zawsze da się go odłączyć jako osobny element.
Dokładne położenie różni się między markami i modelami, a także między osiami pojazdu. Z przodu przewód często prowadzi do zwrotnicy, a z tyłu może być poprowadzony wzdłuż wahacza lub belki zawieszenia. Najłatwiejszym punktem orientacyjnym pozostaje przewód wychodzący z nadkola i biegnący w kierunku piasty.
Jak znaleźć czujnik ABS krok po kroku?
Do samej lokalizacji nie trzeba demontować zacisku ani tarczy hamulcowej. W większości samochodów wystarczy zdjąć koło i obejrzeć obszar piasty oraz zwrotnicy. Postępuj w następującej kolejności:
- Zaparkuj samochód na równej, stabilnej nawierzchni, zaciągnij hamulec postojowy i zabezpiecz koła przed stoczeniem.
- Poluzuj śruby koła, zanim podniesiesz samochód, a następnie użyj punktu podnoszenia wskazanego w instrukcji obsługi.
- Oprzyj auto na kobyłkach, zdejmij koło i uzyskaj dostęp do piasty oraz zwrotnicy.
- Znajdź cienki przewód elektryczny biegnący od nadkola w stronę piasty. Zwróć uwagę na klipsy, uchwyty i złącze przewodu.
- Odszukaj miejsce, w którym przewód łączy się z niewielką obudową przykręconą do zwrotnicy, piasty albo obudowy łożyska.
- Obejrzyj czujnik i jego otoczenie, szukając zabrudzeń, korozji, pęknięć oraz śladów ocierania przewodu o koło lub zawieszenie.
Nie każdy element znajdujący się przy tarczy hamulcowej jest czujnikiem ABS. Czujnik wyróżnia przede wszystkim przewód elektryczny. Przewód hamulcowy jest zwykle grubszy i prowadzi do zacisku, a przewód czujnika biegnie wzdłuż zawieszenia do złącza w nadkolu.
Jak sprawdzić, czy czujnik ABS jest uszkodzony?
Sama kontrolka ABS nie przesądza jeszcze o awarii czujnika. Przyczyną może być również uszkodzona wiązka, złącze, pierścień impulsowy, łożysko z nadmiernym luzem albo sterownik ABS. Zacznij od oględzin, a dopiero później sięgnij po multimetr lub skaner OBD-II.
Wstępna kontrola powinna objąć następujące elementy:
- Przewód czujnika nie może być przecięty, przetarty ani wyrwany z uchwytów.
- Złącze powinno być suche, czyste i prawidłowo zapięte.
- Końcówka czujnika nie powinna być pokryta grubą warstwą brudu, rdzy lub opiłków.
- Piasta i łożysko nie powinny wykazywać wyraźnego luzu, który zmienia odległość od pierścienia impulsowego.
| Objaw | Prawdopodobna przyczyna | Co zrobić? |
|---|---|---|
| Świeci się kontrolka ABS lub ESP | Uszkodzony czujnik, przewód, złącze albo pierścień impulsowy | Odczytać błędy skanerem OBD-II i sprawdzić wskazane koło |
| Kontrolka pojawia się po przejechaniu kilku metrów | Brak prawidłowego sygnału prędkości koła, luz łożyska lub problem z pierścieniem | Sprawdzić przewód, czujnik, łożysko i parametry bieżące |
| Widoczne przetarcie albo pęknięcie przewodu | Uszkodzenie wiązki podczas pracy zawieszenia lub kontakt z kołem | Nie poprzestawać na czyszczeniu, tylko sprawdzić ciągłość obwodu |
| Końcówka czujnika jest silnie zabrudzona | Brud lub korozja zakłócają odczyt | Oczyścić element bez uszkadzania jego obudowy i sprawdzić działanie |
| Brak poprawy po czyszczeniu | Uszkodzenie elektryczne czujnika, pierścienia lub instalacji | Wykonać pomiar i diagnostykę komputerową, a w razie potrzeby zlecić naprawę |
Pomiar rezystancji multimetrem może być pomocny w przypadku niektórych czujników pasywnych. Często spotyka się wartości w zakresie 800–1200 Ω, ale nie jest to uniwersalna norma. Wartość należy porównać ze specyfikacją konkretnego modelu auta. Odczyt równy zero może wskazywać na zwarcie, a brak wskazania na przerwę w obwodzie, jednak czujniki aktywne mogą wymagać innej metody kontroli i nie powinny być oceniane wyłącznie na podstawie rezystancji.
Najpewniejszą metodą jest odczyt błędów oraz parametrów bieżących za pomocą skanera OBD-II obsługującego układ ABS. Jeśli urządzenie wskazuje konkretne koło, nadal trzeba sprawdzić cały obwód, a nie tylko wymienić czujnik. Kod błędu może wynikać z przewodu, złącza, łożyska lub pierścienia impulsowego.
Bezpieczeństwo podczas pracy przy kole
Nie pracuj pod samochodem opartym wyłącznie na podnośniku. Użyj kobyłek ustawionych w punktach przewidzianych przez producenta, a koła pozostawione na ziemi zabezpiecz klinami. Przed oględzinami wyłącz zapłon i nie prowadź przewodów w sposób, który mógłby doprowadzić do ich ocierania o oponę, tarczę lub ruchome elementy zawieszenia.
Jeżeli po oczyszczeniu czujnika kontrolka nadal się świeci, nie ma pewności co do wyniku pomiaru albo skaner wskazuje błąd sterownika ABS, dalszą diagnozę lepiej powierzyć warsztatowi. Układ hamulcowy i system stabilizacji wymagają sprawnego sygnału z każdego koła.
Najpierw szukaj przy piaście lub zwrotnicy, prowadząc wzrokiem za przewodem od nadkola. Dopiero po oględzinach całego toru sygnału oceniaj, czy problemem jest sam czujnik, jego instalacja, pierścień impulsowy czy łożysko.
