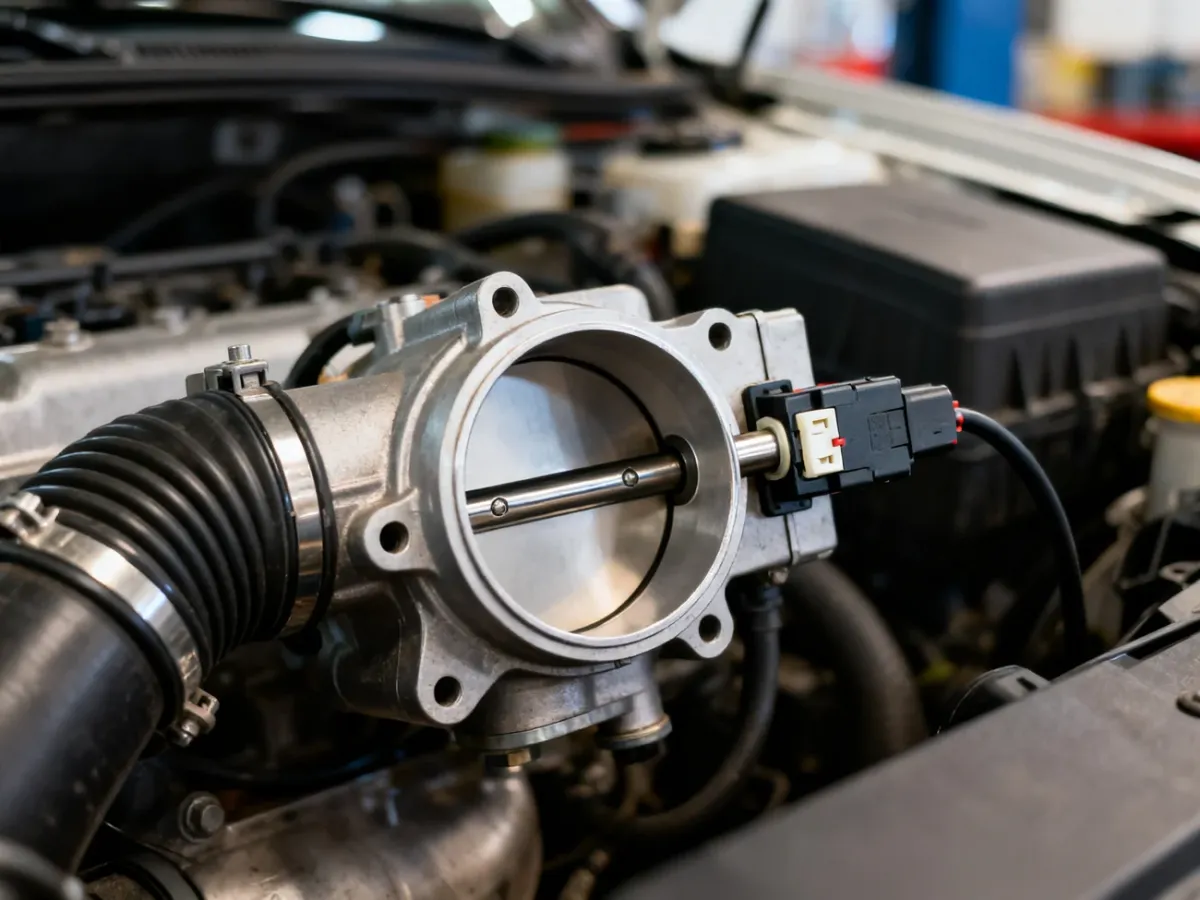

Czujnik położenia przepustnicy, czyli TPS, znajduje się bezpośrednio na korpusie przepustnicy – zwykle na przedłużeniu jej osi. Szukaj go w kanale dolotowym za filtrem powietrza. Rozpoznasz go po elektrycznej wtyczce, najczęściej 3- lub 4-pinowej.
Gdzie dokładnie jest czujnik TPS?
Przepustnica reguluje dopływ powietrza do silnika, a TPS przekazuje do sterownika silnika ECU informację o kącie jej otwarcia. W starszych konstrukcjach jest zazwyczaj osobnym potencjometrem przykręconym z boku korpusu. W nowszych samochodach czujnik bywa zintegrowany z elektrycznym napędem przepustnicy i nie występuje jako oddzielna część.
W samochodach z wtryskiem jednopunktowym, takich jak niektóre wersje Volkswagena Golfa III, TPS może być częścią całego zespołu monowtrysku. W takim przypadku nie znajdziesz osobnego, łatwo wymiennego czujnika.
Czy błąd TPS zawsze oznacza uszkodzony czujnik?
Nie. Kod zapisany w sterowniku jest wskazówką dotyczącą obwodu lub sygnału, a nie automatycznym potwierdzeniem awarii samego potencjometru. Przyczyną mogą być zaśniedziałe styki, przerwany przewód, nieszczelność dolotu albo zabrudzona przepustnica.
Podobne objawy powoduje też niesprawny silnik krokowy, który odpowiada za utrzymanie obrotów biegu jałowego. Zanim kupisz część, sprawdź elementy, które często są mylone z uszkodzeniem TPS:
- falujące obroty na biegu jałowym
- gaśnięcie silnika po puszczeniu pedału gazu
- szarpanie lub opóźniona reakcja na gaz
- nieszczelności przewodów i połączeń układu dolotowego
Nie wymieniaj czujnika tylko na podstawie odczytu z komputera. W starszych samochodach błąd może wynikać z przewodu lub styku, a nie z samego TPS.
Jak znaleźć i wstępnie sprawdzić czujnik?
Pod maską wykonaj kolejno następujące czynności:
- Otwórz maskę i znajdź rurę doprowadzającą powietrze od obudowy filtra.
- Prześledź przewód do korpusu przepustnicy, zwykle zamontowanego przy kolektorze dolotowym.
- Poszukaj elementu z wtyczką elektryczną, przytwierdzonego do boku korpusu i połączonego z osią klapy.
- Odłącz wtyczkę tylko przy wyłączonym zapłonie i obejrzyj piny pod kątem wilgoci, korozji oraz zaśniedzenia.
Jeśli masz schemat instalacji i dane serwisowe dla konkretnego modelu, możesz sprawdzić ciągłość przewodów oraz sygnał czujnika multimetrem. W typowym potencjometrze zmiana sygnału podczas powolnego otwierania przepustnicy powinna przebiegać płynnie. Dokładne wartości napięcia i sposób podłączenia zależą jednak od samochodu, dlatego nie należy bez sprawdzenia danych producenta przyjmować uniwersalnych wartości.
Co zrobić, gdy TPS jest zintegrowany z przepustnicą?
Jeżeli czujnik stanowi część całego modułu, jego wymiana może oznaczać zakup kompletnej przepustnicy. Zwykle jest to znacznie droższe niż wymiana osobnego potencjometru. Dlatego przed zakupem warto wykonać kontrolę wtyczki, przewodów i szczelności dolotu, a następnie potwierdzić usterkę pomiarem miernikiem lub diagnostyką parametrów rzeczywistych.
Najkrócej mówiąc, czujnika szukaj na osi przepustnicy, przy wtyczce elektrycznej. Sam błąd sterownika nie przesądza jeszcze o konieczności wymiany. Najpierw ustal, czy problem dotyczy czujnika, instalacji, zabrudzenia przepustnicy albo elementu odpowiedzialnego za bieg jałowy.
