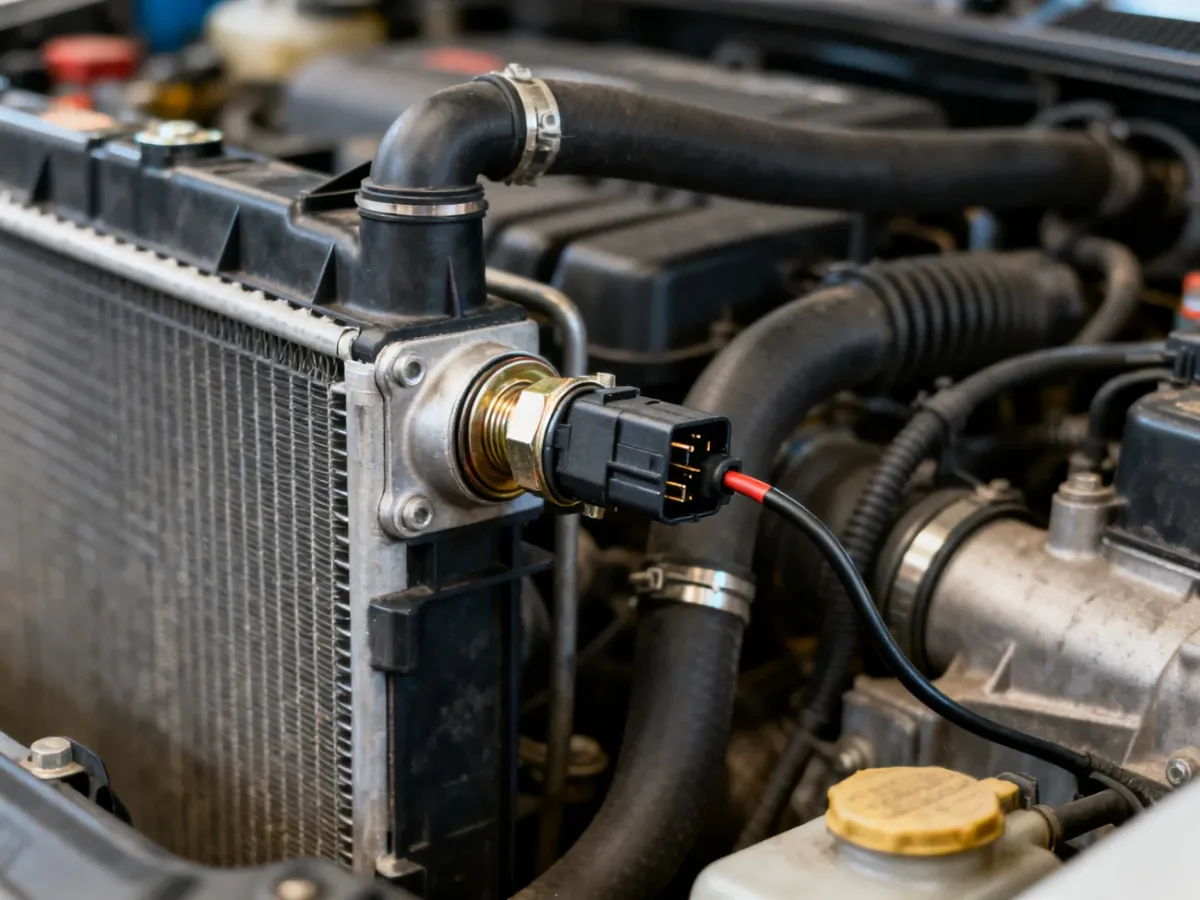

Czujnik temperatury płynu chłodzącego najczęściej znajduje się przy obudowie termostatu, na króćcu wodnym przy głowicy albo w pobliżu jednego z przewodów chłodnicy. Nie ma jednej lokalizacji dla wszystkich silników. Szukaj niewielkiego elementu z podłączoną wtyczką, zamontowanego bezpośrednio w obiegu płynu.
Gdzie szukać czujnika temperatury płynu chłodzącego?
Najpierw zlokalizuj termostat i prześledź przewody układu chłodzenia. Czujnik temperatury płynu chłodzącego, oznaczany często jako CTS, zwykle jest wkręcony lub wsunięty w obudowę termostatu, króciec wodny przy głowicy silnika albo element położony blisko górnego lub dolnego węża chłodnicy.
W praktyce najlepiej szukać wtyczki z przewodami elektrycznymi wychodzącej z króćca, obudowy lub kanału, którym przepływa płyn. W niektórych konstrukcjach czujnik znajduje się kilka centymetrów od termostatu, a dostęp do niego wymaga zdjęcia plastikowej osłony silnika.
W samochodach grupy VAG możesz spotkać podwójny czujnik G62/G2. G62 przekazuje temperaturę do sterownika silnika, a G2 odpowiada za sygnał dla zegarów. Oba elementy bywają zamknięte w jednej obudowie, choć liczba pinów zależy od konkretnej instalacji. Czujnik 4-pinowy często rozdziela sygnał między ECU i deskę rozdzielczą, ale w niektórych wersjach występują także czujniki 2-pinowe.
Czy winny jest czujnik, termostat czy wiązka?
Objawy mogą wyglądać podobnie, dlatego przed wymianą części sprawdź wtyczkę, styki i przewody. Poniższe zestawienie pomaga wstępnie rozdzielić trzy najczęstsze przyczyny:
| Objaw | Czujnik temperatury | Termostat | Wiązka elektryczna |
|---|---|---|---|
| Wskazanie zegarów | Wartość zaniżona, zawieszona lub skacząca | Silnik długo się nagrzewa, ale wskazanie zwykle rośnie płynnie | Brak wskazania albo odczyt zmienia się po poruszeniu przewodem |
| Obroty biegu jałowego | Mogą być zbyt wysokie lub niestabilne | Zwykle pozostają prawidłowe | Mogą zmieniać się losowo, szczególnie przy przerwie w obwodzie |
| Spalanie | Może wzrosnąć przez błędną temperaturę dla ECU | Może wzrosnąć, gdy silnik stale pracuje niedogrzany | Może wzrosnąć, jeśli sterownik otrzymuje nierzeczywisty sygnał |
| Błędy ECU | Możliwe błędy obwodu lub niewiarygodnego sygnału | Najczęściej brak błędu samego czujnika | Częste błędy przerwy, zwarcia lub niestabilnego połączenia |
Problem z czujnikiem może powodować trudności z rozruchem, nierówną pracę, wysokie obroty po uruchomieniu, większe spalanie albo zapalenie kontrolki silnika. Kod P0118 wskazuje na zbyt wysokie napięcie w obwodzie czujnika temperatury, ale nie przesądza jeszcze, że uszkodzony jest sam element. Przyczyną może być także przerwana wiązka lub zaśniedziałe styki.
Jak znaleźć i sprawdzić czujnik?
Do podstawowej weryfikacji przydadzą się następujące narzędzia:
- Multimetr do pomiaru rezystancji.
- Urządzenie diagnostyczne OBD2 do odczytu temperatury widzianej przez ECU.
- Preparat do czyszczenia styków elektrycznych.
- Latarka i podstawowe narzędzia do zdjęcia osłony silnika.
Postępuj w następującej kolejności:
- Znajdź termostat i króćce wodne – prześledź przewody chłodnicy i poszukaj elementu z wtyczką zamontowanego w ich pobliżu.
- Obejrzyj wtyczkę – sprawdź, czy nie ma zielonego nalotu, wilgoci, luźnych pinów albo pękniętej obudowy.
- Oczyść styki – odłącz wtyczkę, użyj preparatu do styków i po wyschnięciu podłącz ją ponownie. Sama poprawa połączenia może przywrócić prawidłowe wskazania.
- Sprawdź wiązkę – delikatnie poruszaj przewodami przy czujniku i sprawdź, czy objawy się zmieniają. Szczególną uwagę zwróć na miejsca przetarcia i korozji.
- Zmierz rezystancję – po odłączeniu wtyczki podłącz multimetr do styków czujnika. W czujniku termistorowym rezystancja jest wyższa na zimno i maleje wraz ze wzrostem temperatury. Dokładne wartości porównaj z dokumentacją konkretnego silnika.
- Porównaj odczyt z OBD2 – sprawdź, jaką temperaturę widzi ECU na zimnym silniku. Powinna być zbliżona do temperatury otoczenia. Nietypowy odczyt może wskazywać na czujnik albo jego obwód.
Jeżeli po oczyszczeniu wtyczki problem znika, nie wymieniaj od razu czujnika. Jeśli błąd wraca, pomiar rezystancji jest nieprawidłowy albo wiązka ma przerwę, potrzebna będzie wymiana uszkodzonego elementu lub naprawa przewodów. W przypadku konkretnego silnika warto potwierdzić numer części po kodzie silnika i numerze VIN, ponieważ podobne czujniki mogą różnić się wykonaniem oraz kolorem.
Bezpieczeństwo podczas pracy
Nigdy nie wykręcaj ani nie wyjmuj czujnika z rozgrzanego silnika. Układ chłodzenia jest wtedy pod ciśnieniem, a gorący płyn może gwałtownie wypłynąć i spowodować poważne poparzenia. Pracuj dopiero po całkowitym ostygnięciu silnika.
Po wymianie czujnika może ubyć część płynu chłodniczego. Sprawdź poziom po zakończeniu pracy, uzupełnij płyn zgodny ze specyfikacją pojazdu i skontroluj, czy nie ma wycieku. Gdy po sprawdzeniu czujnika, wtyczki i wiązki objawy nadal występują, dalszą diagnostykę najlepiej zlecić warsztatowi.
