Dobry akumulator 12 V powinien po co najmniej dwóch godzinach postoju wskazywać 12,6–12,8 V. Podczas rozruchu napięcie nie powinno spaść poniżej 10 V, a przy pracującym silniku prawidłowe ładowanie zwykle mieści się w zakresie 13,8–14,4 V. Do podstawowej oceny wystarczy multimetr, ale pojedynczy pomiar nie odróżnia całkowicie rozładowanego akumulatora od akumulatora z uszkodzonymi ogniwami.
Objawy zużytego akumulatora
Zanim sięgniesz po miernik, zwróć uwagę na zachowanie samochodu i wygląd samej baterii. Niepokój powinny wzbudzić przede wszystkim:
- wyraźnie wolniejszy rozruch silnika, szczególnie po nocnym postoju lub w niskiej temperaturze
- przygasające kontrolki i światła podczas uruchamiania samochodu
- problemy z systemem start-stop, resetowanie radia albo niestabilne działanie wyposażenia elektrycznego
- wyciek elektrolitu, pęknięcia, silna korozja na klemach lub puchnięcie obudowy
Puchnięcie obudowy i wyciek oznaczają uszkodzenie fizyczne. W takiej sytuacji nie próbuj ratować akumulatora samym ładowaniem, tylko przerwij użytkowanie i zleć jego wymianę.

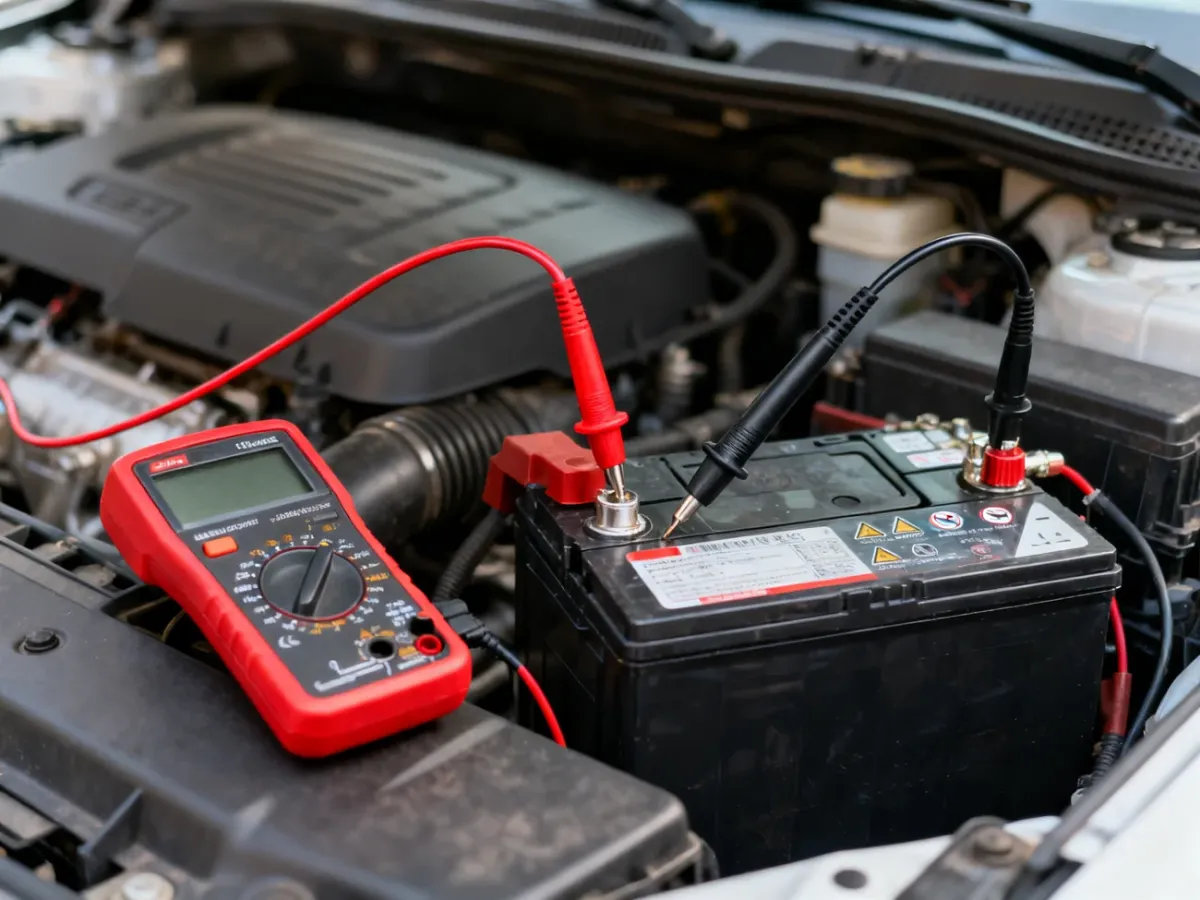

Jak zmierzyć napięcie spoczynkowe multimetrem?
Do pomiaru potrzebujesz multimetru z funkcją napięcia stałego DC. W samochodzie osobowym wybierz zakres 20 V DC. Przed badaniem wyłącz silnik, światła, radio i pozostałe odbiorniki, a następnie odczekaj co najmniej 2 godziny. Pomiar wykonany bezpośrednio po jeździe może być zawyżony przez tak zwane napięcie powierzchniowe.
Przed przyłożeniem sond sprawdź warunki pomiaru:
- silnik i wszystkie odbiorniki są wyłączone
- klemy są czyste i mają dobry kontakt ze słupkami akumulatora
- czerwona sonda jest podłączona do gniazda V, a czarna do COM
- bateria w multimetrze jest sprawna, a sondy mają nieuszkodzoną izolację
Pomiar wykonaj w następującej kolejności:
- Ustaw multimetr na pomiar napięcia stałego, zwykle oznaczony jako V DC lub V⎓, z zakresem 20 V.
- Przyłóż czerwoną sondę do dodatniej klemy oznaczonej symbolem plus.
- Przyłóż czarną sondę do ujemnej klemy oznaczonej symbolem minus.
- Odczytaj wynik dopiero wtedy, gdy wskazanie się ustabilizuje. Niewielkie wahania ostatniej cyfry są normalne i mogą wynikać z dokładności miernika.
Wynik odczytaj według poniższej tabeli. Są to wartości orientacyjne dla typowego akumulatora kwasowo-ołowiowego 12 V, mierzonego w temperaturze zbliżonej do pokojowej:
| Napięcie spoczynkowe | Orientacyjny poziom naładowania | Interpretacja |
|---|---|---|
| 12,6–12,8 V | około 100% | Akumulator jest naładowany |
| 12,4 V | około 75% | Warto rozważyć doładowanie |
| 12,0 V | około 25% | Akumulator jest mocno rozładowany |
| Poniżej 12,0 V | bardzo niski poziom | Rozładowanie albo możliwe uszkodzenie |
Niski wynik nie przesądza jeszcze o trwałym uszkodzeniu. Akumulator może być po prostu niedoładowany, na przykład po serii krótkich tras. Naładuj go zgodnie z instrukcją, odczekaj po ładowaniu i powtórz pomiar. Jeżeli szybko wraca do niskiego napięcia albo mimo pełnego naładowania słabo uruchamia silnik, potrzebny jest test pod obciążeniem.
Temperatura także wpływa na odczyt. Zimny akumulator może wskazywać mniej i mieć słabsze parametry rozruchowe, dlatego wynik wykonany w niskiej temperaturze trzeba interpretować ostrożniej. Akumulatory AGM i GEL mogą mieć charakterystykę nieco inną niż klasyczne konstrukcje kwasowo-ołowiowe.
Test rozruchowy i sprawdzenie ładowania
Napięcie spoczynkowe mówi głównie o poziomie naładowania. O kondycji ogniw więcej mówi zachowanie napięcia podczas dużego obciążenia, czyli w chwili pracy rozrusznika.
Test rozruchowy wykonaj tak:
- Podłącz multimetr do klem tak samo jak przy pomiarze spoczynkowym.
- Poproś drugą osobę o uruchomienie silnika, a sam obserwuj wyświetlacz miernika.
- Odczytaj najniższe napięcie pojawiające się podczas pracy rozrusznika.
- Jeżeli napięcie spada poniżej 10 V, potraktuj to jako sygnał alarmowy wskazujący na utratę pojemności lub wysoką rezystancję wewnętrzną akumulatora.
Jednorazowy spadek poniżej 10 V nie powinien być oceniany w oderwaniu od innych wyników. Słabe połączenie na skorodowanej klemie, bardzo niska temperatura albo niedoładowanie również mogą pogorszyć odczyt. Gdy problem się powtarza, akumulator warto sprawdzić profesjonalnym testerem obciążeniowym.
Teraz sprawdź, czy akumulator otrzymuje energię z alternatora. Uruchom silnik, pozostaw multimetr podłączony do klem i odczytaj napięcie przy pracy na biegu jałowym. Prawidłowy zakres to zwykle 13,8–14,4 V. Wynik wyraźnie niższy może wskazywać na problem z alternatorem, regulatorem napięcia, przewodami lub połączeniami. Z kolei napięcie przekraczające około 14,5 V może oznaczać przeładowanie i wymaga sprawdzenia układu ładowania.
Jeżeli napięcie spoczynkowe jest poprawne, ale po kilku dniach postoju akumulator znów jest rozładowany, przyczyna nie musi tkwić w samej baterii. Możliwy jest nadmierny pobór prądu na postoju albo niedostateczne ładowanie podczas jazdy.
Bezpieczeństwo podczas pomiaru
Praca przy akumulatorze wymaga ostrożności, szczególnie gdy obudowa jest uszkodzona albo pojawiają się ślady wycieku. Stosuj się do kilku zasad:
- nie zwieraj dodatniej i ujemnej klemy metalowym narzędziem ani końcówkami sond
- trzymaj sondy za izolowane uchwyty, nie za metalowe końcówki
- nie wykonuj pomiaru przy syczeniu, intensywnym gazowaniu lub wycieku elektrolitu
- nie ustawiaj przewodu pomiarowego w gnieździe amperomierza, gdy mierzysz napięcie
Jeśli obudowa jest spuchnięta, pęknięta albo napięcie ładowania wykracza poza podany zakres, zrezygnuj z dalszych prób i skorzystaj z pomocy warsztatu. Najbardziej miarodajna diagnoza wynika z połączenia trzech pomiarów: napięcia spoczynkowego, spadku podczas rozruchu i napięcia ładowania.
