Zamek hydrauliczny to sterowany zawór zwrotny, który blokuje przepływ oleju z siłownika, gdy zanika ciśnienie sterujące. Dzięki temu ładunek lub ramię maszyny nie opada samoczynnie, na przykład po uszkodzeniu przewodu. Sprawdzenie polega głównie na obserwacji siłownika pod obciążeniem, kontroli wycieków oraz ocenie opóźnień i obecności powietrza w układzie.
Czym jest zamek hydrauliczny?

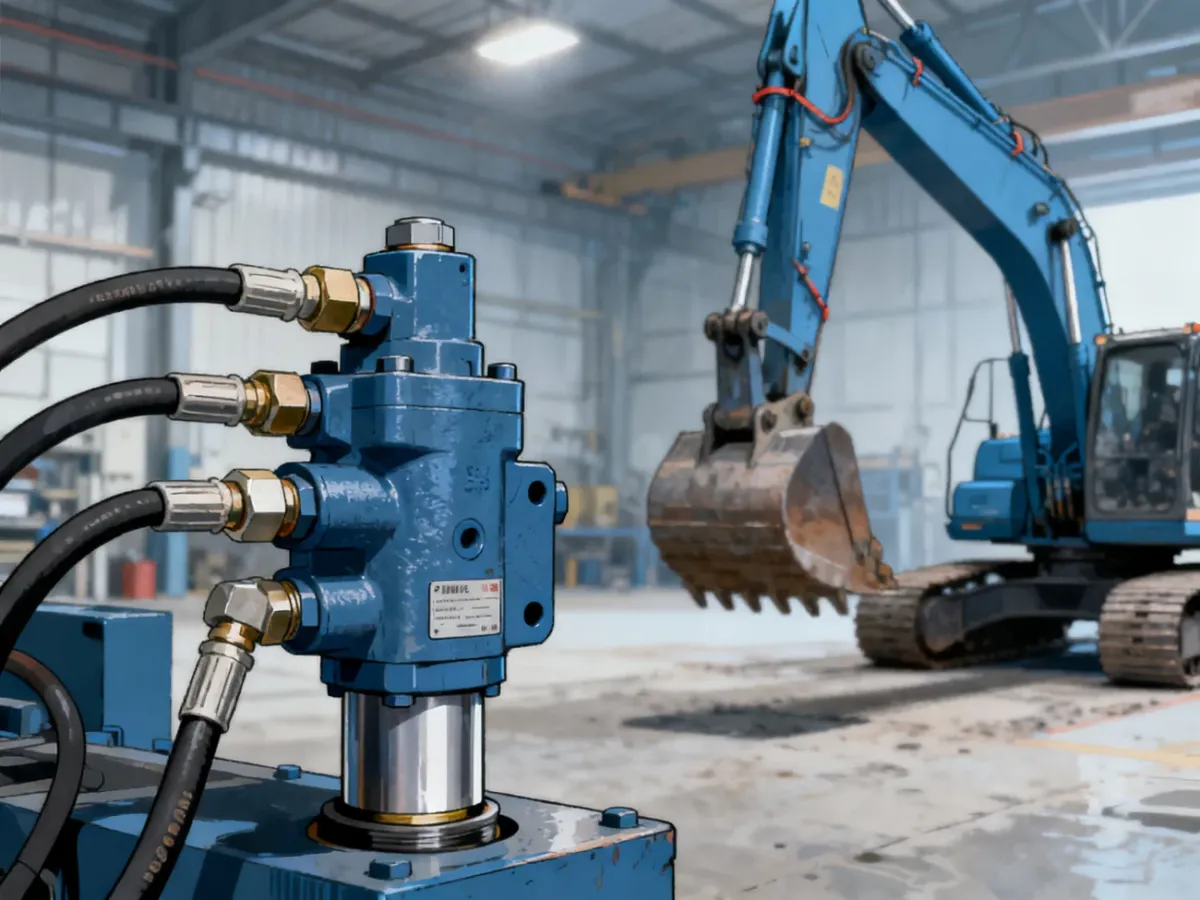

Zamek hydrauliczny jest elementem zabezpieczającym siłownik przed niekontrolowanym ruchem. W odróżnieniu od zwykłego zaworu zwrotnego nie tylko przepuszcza olej w jednym kierunku, ale może zostać otwarty przez dodatkowy sygnał hydrauliczny. Dlatego określa się go jako zawór zwrotny sterowany.
Po ustaniu ciśnienia sterującego zamek samoczynnie wraca do stanu zamkniętego. Olej zostaje zatrzymany w siłowniku, a jego tłoczysko pozostaje w ustalonym położeniu. Jest to zabezpieczenie przed skutkami pęknięcia przewodu, nieszczelności albo utraty ciśnienia w głównej części układu.
Jak działa zamek hydrauliczny?
W środku zamka znajduje się między innymi element zamykający, często nazywany grzybkiem, oraz tłoczek sterujący. Gdy nie ma ciśnienia sterującego, grzybek jest dociskany do gniazda. Przepływ oleju zostaje zamknięty, więc siłownik jest hydraulicznie zablokowany.
Można porównać ten mechanizm do korka. Sam nacisk oleju z jednej strony nie wystarcza, aby korek się otworzył. Dopiero ciśnienie doprowadzone do kanału sterującego przesuwa tłoczek i odrywa element zamykający od gniazda. Wtedy olej może przepłynąć, a siłownik wykonuje ruch.
W praktyce występują więc dwa stany:
- Zablokowany – brak ciśnienia sterującego, grzybek przylega do gniazda i zatrzymuje olej.
- Odblokowany – ciśnienie z drugiej linii siłownika przesuwa tłoczek sterujący i otwiera przepływ.
- Samoczynne zamknięcie – po zwolnieniu sterowania zawór ponownie odcina przepływ.
- Utrzymanie pozycji – olej pozostaje w siłowniku, dzięki czemu obciążenie nie powinno opadać bez polecenia.
Jak sprawdzić zamek hydrauliczny?
Diagnostykę trzeba rozpocząć od oględzin. Sprawdź korpus zamka, połączenia przewodów, miejsca przy siłowniku oraz ślady oleju. Wycieki zewnętrzne mogą wskazywać na uszkodzenie przewodu, połączenia lub uszczelnienia, ale nie wykluczają też nieszczelności wewnętrznej.
Praca przy układzie hydraulicznym pod ciśnieniem grozi wtryskiem oleju pod skórę. Do oględzin używaj okularów ochronnych i nie sprawdzaj wycieku dłonią. Przed rozłączeniem przewodu opuść ładunek na podłoże, unieruchom maszynę i zredukuj ciśnienie zgodnie z dokumentacją techniczną. Jeżeli test wymaga pracy pod obciążeniem lub ingerencji w przewody, powinien wykonać go serwisant znający konkretny układ.
Podstawową procedurę oceny można przeprowadzić w następującej kolejności:
- Oczyść zamek i jego okolice, aby świeży olej nie został pomylony ze starym zabrudzeniem.
- Sprawdź przewody, złącza i uszczelnienia pod kątem pęknięć oraz wycieku.
- Ustaw maszynę na stabilnym podłożu i zabezpiecz obszar pracy, a następnie obserwuj siłownik pod obciążeniem zgodnie z instrukcją maszyny.
- Porównaj zachowanie siłownika przy ruchu w obu kierunkach. Samoczynne opadanie może wskazywać na nieszczelność zamka, siłownika albo innego zaworu.
- Po wymianie przewodu sprawdź, czy ruch nie jest opóźniony, szarpany lub gąbczasty.
Opóźnienie po wymianie węża często wynika z powietrza uwięzionego w przewodzie lub zamku. Objawem może być zwłoka trwająca około 1–2 sekund, szczególnie przy delikatnym poruszeniu joystickiem. Przy mocniejszym sterowaniu ruch czasem pojawia się szybciej, ponieważ większy przepływ przemieszcza pęcherze powietrza.
Odpowietrzanie wykonuje się zgodnie z dokumentacją maszyny. W niektórych układach serwisant może bardzo ostrożnie poluzować połączenie przewodu i uruchomić daną funkcję na krótki czas, aby wypuścić powietrze razem z niewielką ilością oleju. Nie jest to czynność do wykonywania przypadkowo. Przewodu nie wolno całkowicie odkręcać ani kierować wycieku w stronę ciała. Po usunięciu powietrza połączenie trzeba prawidłowo dokręcić, a układ ponownie sprawdzić pod kątem szczelności.
Typowe objawy i możliwe przyczyny
Poniższe zestawienie pomaga zawęzić przyczynę problemu, ale nie zastępuje pomiarów ciśnienia ani oceny zgodnej z dokumentacją konkretnej maszyny:
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Siłownik lub ramię powoli opada | Nieszczelność zamka, siłownika, przewodu albo innego zaworu | Ślady oleju, położenie tłoczyska pod obciążeniem i szczelność układu |
| Opóźnienie ruchu po wymianie węża | Powietrze w przewodzie lub zamku | Odpowietrzenie według DTR, pęcherzyki w oleju i poprawność połączeń |
| Brak ruchu w jednym kierunku | Brak ciśnienia sterującego, zablokowany tłoczek lub błędne podłączenie przewodów | Schemat połączeń, przewód sterujący i działanie zaworu |
| Szarpanie albo ruch gąbczasty | Powietrze w układzie, zanieczyszczenie lub problem z przepływem | Poziom i stan oleju, odpowietrzenie oraz filtrację |
Kiedy potrzebny jest serwis?
Jeżeli zamek nie utrzymuje obciążenia, ma uszkodzone gniazdo, zablokowany tłoczek albo wykazuje nieszczelność wewnętrzną, zwykle potrzebna jest wymiana uszczelnień lub całego elementu. Dobór części musi uwzględniać schemat układu, ciśnienie robocze i funkcję danego modelu. Sama podobna średnica przyłączy nie gwarantuje poprawnego działania.
Nie wyciągaj grzybka, nie blokuj go na stałe i nie omijaj zamka, aby przywrócić działanie manometru lub maszyny. Taka przeróbka usuwa zabezpieczenie siłownika i może doprowadzić do niekontrolowanego opadnięcia ładunku. Gdy test szczelności lub odpowietrzanie nie usuwa objawów, bezpieczniejszym rozwiązaniem jest diagnostyka serwisowa i wymiana uszkodzonego zamka.
Przed rozpoczęciem prac sprawdź instrukcję obsługi i dokumentację techniczną konkretnej maszyny. W razie wątpliwości czynności przy układzie hydraulicznym powinien wykonać wykwalifikowany serwisant.
