Czujnik MAP to element mierzący ciśnienie bezwzględne w kolektorze dolotowym. Przekazuje dane do sterownika ECU, który na ich podstawie dobiera dawkę paliwa i koryguje pracę silnika. Jego usterka może powodować szarpanie, spadek mocy, większe spalanie oraz zapalenie kontrolki Check Engine.
Czym jest czujnik MAP?

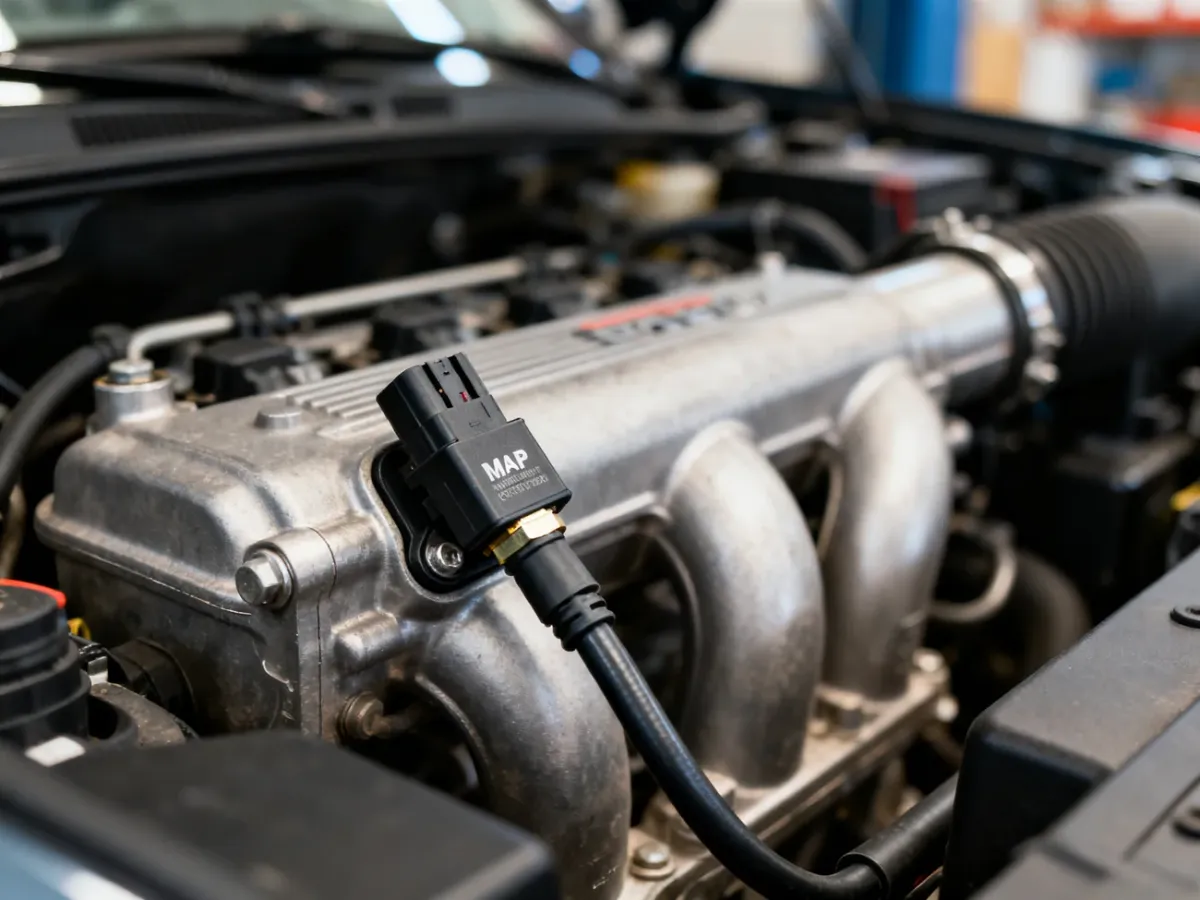

Skrót MAP pochodzi od angielskiego Manifold Absolute Pressure, czyli ciśnienie bezwzględne w kolektorze dolotowym. Czujnik znajduje się zwykle za przepustnicą, bezpośrednio na kolektorze albo jest połączony z nim krótkim przewodem podciśnieniowym.
MAP mierzy ciśnienie powietrza w dolocie i zamienia wynik na sygnał elektryczny. Sterownik silnika, określany jako ECU lub ECM, łączy te dane między innymi z temperaturą powietrza, temperaturą płynu chłodniczego i prędkością obrotową. Dzięki temu oblicza ilość powietrza trafiającego do cylindrów oraz dobiera dawkę paliwa potrzebną do utrzymania właściwych proporcji mieszanki.
W silnikach turbodoładowanych odczyt MAP może służyć także do kontroli ciśnienia doładowania. Nieprawidłowe wskazania wpływają wtedy nie tylko na spalanie, ale również na sterowanie turbosprężarką.
Jak działa czujnik MAP?
Wewnątrz czujnika znajduje się elastyczna, krzemowa membrana piezorezystywna. Jej odkształcenie zmienia opór elektryczny, a układ elektroniczny przetwarza tę zmianę na napięcie sygnałowe. W wielu popularnych konstrukcjach sygnał mieści się w zakresie około 1–5 V.
Po włączeniu zapłonu, ale przed uruchomieniem silnika, w kolektorze panuje ciśnienie zbliżone do atmosferycznego. Po uruchomieniu silnika przepustnica ogranicza przepływ powietrza, a w kolektorze powstaje podciśnienie. Gdy kierowca naciska pedał przyspieszenia, ciśnienie w dolocie rośnie. Membrana reaguje na te zmiany, a ECU wykorzystuje sygnał do korekty dawki paliwa i kąta zapłonu.
Czujnika MAP nie należy mylić z przepływomierzem MAF. MAP mierzy ciśnienie w kolektorze, natomiast MAF mierzy masę przepływającego powietrza. W niektórych silnikach, szczególnie turbodoładowanych, oba czujniki działają jednocześnie i wzajemnie uzupełniają swoje odczyty.
Objawy uszkodzenia czujnika MAP
Awaria może wynikać z uszkodzenia elektroniki, zabrudzenia kanału pomiarowego, korozji pinów, problemu z wiązką albo nieszczelności przewodu dolotowego. Dlatego sam objaw nie przesądza jeszcze o konieczności wymiany czujnika. Najczęściej pojawiają się:
- szarpanie podczas przyspieszania lub zmiany obciążenia silnika
- wyraźny spadek mocy i opóźniona reakcja na pedał gazu
- falowanie obrotów na biegu jałowym
- zwiększone zużycie paliwa lub dymienie z układu wydechowego
- zapalenie kontrolki Check Engine albo przejście silnika w tryb awaryjny
Podobne symptomy może wywołać pęknięty przewód dolotowy, nieszczelny intercooler, zabrudzona przepustnica, problem z zaworem EGR lub uszkodzona instalacja elektryczna. Kod błędu dotyczący MAP nie zawsze oznacza więc awarię samego sensora.
Jak sprawdzić czujnik MAP?
Najpierw wykonaj kontrolę wizualną. Zwróć uwagę na elementy, które najczęściej powodują błędną diagnozę:
- sprawdź, czy wtyczka jest prawidłowo zapięta i nie ma śladów korozji
- obejrzyj przewody pod kątem pęknięć, przetarć, stopienia i luźnych połączeń
- skontroluj przewód podciśnieniowy, jeśli dany model go wykorzystuje
- sprawdź, czy kanał pomiarowy nie jest zatkany olejem, sadzą lub nagarem
Kolejnym krokiem może być odczyt parametrów bieżących za pomocą skanera OBD-II. Na wyłączonym silniku wartość ciśnienia powinna być zbliżona do aktualnego ciśnienia atmosferycznego, zwykle około 100 kPa, choć dokładny wynik zależy od wysokości nad poziomem morza i warunków pogodowych.
Poniższe wartości napięcia mają charakter referencyjny. Dokładna charakterystyka zależy od konkretnego czujnika i samochodu:
| Stan silnika | Ciśnienie (kPa) | Napięcie (V) |
|---|---|---|
| Bieg jałowy, wysokie podciśnienie | około 25–35 | około 1,0–1,5 |
| Zapłon włączony, silnik zgaszony | około 100 | około 2,5–2,8 |
| Pełne obciążenie lub doładowanie | około 200–250 lub więcej | około 4,0–4,5 |
Pomiar multimetrem wymaga dostępu do przewodu sygnałowego, zasilania referencyjnego i masy. Nieprawidłowy wynik trzeba porównać ze specyfikacją dla danego numeru części, ponieważ nie wszystkie czujniki mają identyczną charakterystykę.
Podstawową procedurę pomiaru napięcia wykonuje się w następującej kolejności:
- Ustaw multimetr na pomiar napięcia stałego, najlepiej w zakresie do 20 V.
- Włącz zapłon i zidentyfikuj przewód sygnałowy zgodnie ze schematem pojazdu.
- Sprawdź napięcie przy zgaszonym silniku, a następnie na biegu jałowym.
- Obserwuj zmianę napięcia podczas płynnego zwiększania obrotów lub obciążenia.
Sygnał powinien zmieniać się płynnie. Stała wartość, nagłe skoki albo napięcie wyraźnie niezgodne z dokumentacją wskazują na problem z czujnikiem, zasilaniem, masą lub wiązką. Przed wymianą warto także sprawdzić szczelność całego dolotu, ponieważ nieszczelność może powodować błędne odczyty mimo sprawnego MAP.
Jeżeli czujnik jest zabrudzony, można użyć przeznaczonego do tego bezolejowego środka czyszczącego i pozostawić element do wyschnięcia. Nie wolno czyścić membrany igłą, śrubokrętem ani innym twardym narzędziem. Nie należy też kierować na nią silnego strumienia sprężonego powietrza. Delikatna membrana może zostać trwale uszkodzona.
Najczęstsze pytania o czujnik MAP
- Czy można jeździć z uszkodzonym MAP? Krótka jazda do warsztatu zwykle jest mniej ryzykowna niż dalsza eksploatacja, ale nie warto odkładać diagnostyki. Błędna mieszanka może zwiększyć spalanie, obciążyć katalizator lub filtr DPF, a w silniku turbodoładowanym zaburzyć kontrolę ciśnienia.
- Czym MAP różni się od MAF? MAP mierzy ciśnienie w kolektorze dolotowym, a MAF masę powietrza przepływającego przez dolot. Oba czujniki dostarczają ECU informacji potrzebnych do sterowania mieszanką.
- Czy czyszczenie MAP pomaga? Może pomóc, jeśli problemem jest nagar lub olej blokujący kanał pomiarowy. Nie naprawi jednak uszkodzonej membrany, elektroniki, skorodowanych pinów ani przerwanej wiązki.
- Czy wymiana czujnika zawsze usuwa błąd? Nie. Przed zakupem części trzeba sprawdzić szczelność dolotu, przewody, zasilanie, masę i parametry bieżące. Kod związany z MAP może wskazywać na usterkę innego elementu.
