Czujnik kąta skrętu znajduje się zwykle w kolumnie kierowniczej, bezpośrednio za kierownicą, w pobliżu zwijaka taśmy poduszki powietrznej. Monitoruje położenie kierownicy i przekazuje te informacje między innymi do układów ESP, ABS oraz wspomagania kierownicy.
Gdzie dokładnie jest czujnik kąta skrętu?

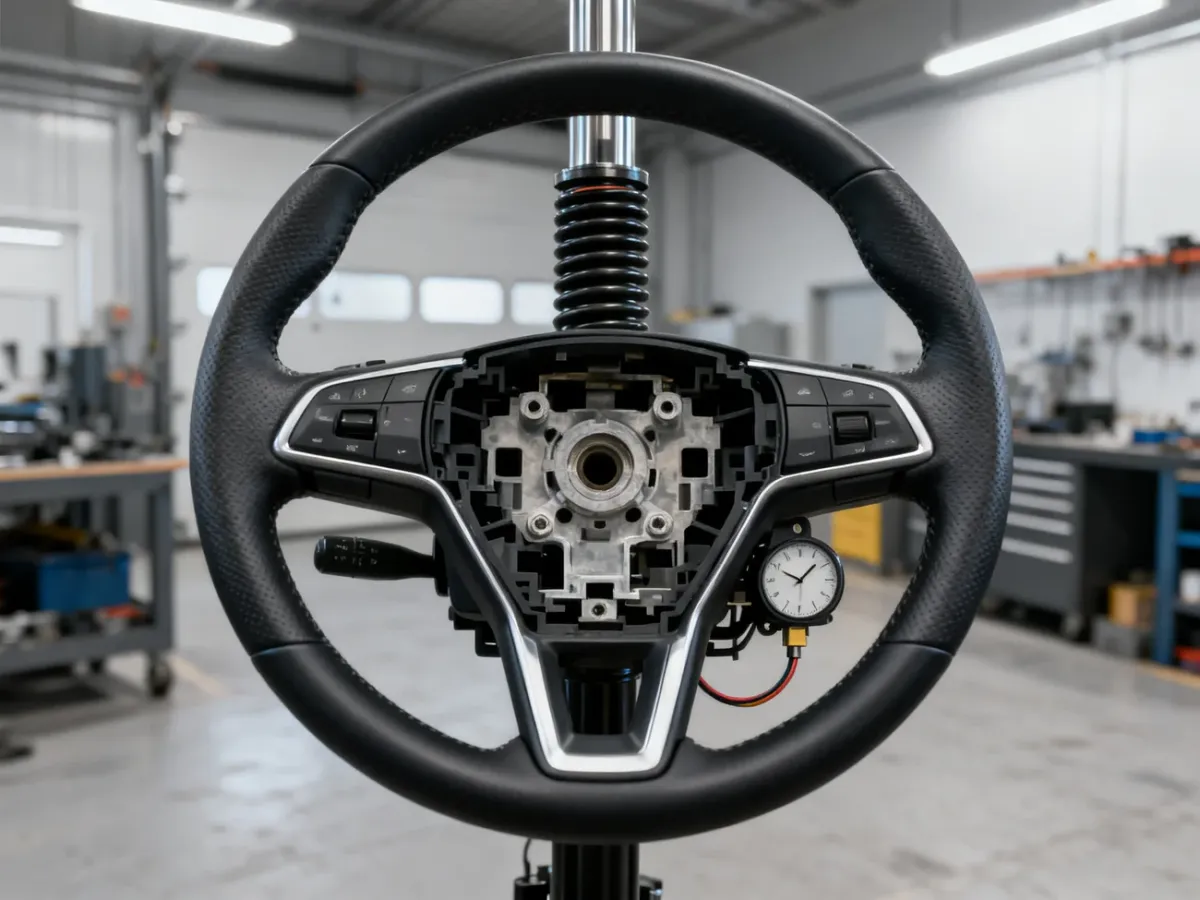

Czujnik kąta skrętu jest zamontowany wewnątrz kolumny kierowniczej. W większości współczesnych samochodów znajduje się za kołem kierownicy, przy module zwijaka poduszki powietrznej, nazywanego też taśmą lub zwijakiem. W niektórych konstrukcjach tworzy wspólny moduł z przełącznikami przy kierownicy.
Dokładne rozwiązanie zależy od modelu auta. Dostęp do elementu zwykle wymaga zdjęcia osłon kolumny, a czasem także demontażu kierownicy i modułu poduszki powietrznej. Z tego powodu nie jest to część widoczna po otwarciu maski ani element, do którego można dotrzeć bezpośrednio z kabiny.
Czujnik jest połączony z wałkiem kolumny kierowniczej. Gdy kierowca obraca kierownicą, urządzenie rozpoznaje kierunek i zakres obrotu. W uproszczeniu jego konstrukcja może obejmować nieruchomy stojan oraz połączony z wałkiem wirnik. Elektronika przelicza ruch na sygnał przekazywany do sterowników samochodu.
Za co odpowiada czujnik kąta skrętu?
Sensor nie mierzy wyłącznie położenia samych kół. Dostarcza informację o tym, w którą stronę i jak mocno kierowca obraca kierownicą, czyli o jego zamiarze zmiany toru jazdy. Sterownik może porównać tę informację z prędkością kół, ruchem nadwozia i rzeczywistym kierunkiem jazdy.
Na tej podstawie systemy samochodu oceniają, czy pojazd porusza się zgodnie z zamiarem kierowcy. Jeżeli wykryją różnicę, mogą odpowiednio zareagować, na przykład ograniczyć moment obrotowy silnika albo przyhamować wybrane koło. Dane z czujnika wykorzystują między innymi następujące układy:
| System | Rola danych z czujnika | Skutek awarii |
|---|---|---|
| ESP | Porównuje kierunek wskazany przez kierowcę z rzeczywistym torem jazdy. | Kontrola stabilności może zostać wyłączona lub ograniczona. |
| ABS | Wspiera ocenę zachowania pojazdu podczas hamowania i zmian kierunku. | Może pojawić się kontrolka ABS lub ograniczenie działania systemu. |
| Aktywne wspomaganie | Uwzględnia położenie kierownicy przy sterowaniu siłą wspomagania. | Wspomaganie może działać nieprawidłowo, zostać ograniczone albo zaniknąć. |
| Adaptacyjne oświetlenie | Może wykorzystywać kierunek skrętu do doboru kierunku oświetlania drogi. | Funkcja doświetlania zakrętów może zostać wyłączona. |
W zależności od konstrukcji pojazdu informacje z czujnika mogą być używane także przez inne sterowniki, na przykład systemy wspomagające kierowcę lub wybrane funkcje tempomatu. Zakres zależności nie jest jednak identyczny w każdym samochodzie.
Jak rozpoznać awarię czujnika?
Uszkodzenie albo utrata prawidłowej kalibracji często powoduje zapisanie błędu w sterowniku i wyświetlenie kontrolek na desce rozdzielczej. Objawy mogą pojawić się po ingerencji w kolumnę kierowniczą, wymianie elementów układu kierowniczego, rozładowaniu akumulatora lub problemie z instalacją. Do typowych sygnałów należą:
- zapalenie kontrolek ESP, ABS albo układu kierowniczego;
- komunikat o niesprawności systemu stabilizacji toru jazdy;
- ograniczenie lub brak elektrycznego wspomagania kierownicy;
- wyłączenie części systemów asystujących i funkcji zależnych od informacji o kierunku jazdy;
- nieprawidłowe działanie położenia centralnego kierownicy po naprawie zawieszenia lub układu kierowniczego.
Sam objaw nie przesądza jeszcze o uszkodzeniu samego sensora. Podobne komunikaty może wywołać problem z zasilaniem, komunikacją sterowników, geometrią kół albo ustawieniem kierownicy. Dlatego diagnozę rozpoczyna się od odczytu błędów i sprawdzenia parametrów bieżących za pomocą komputera diagnostycznego.
Po wymianie czujnika, zwijaka lub innych elementów mających wpływ na jego położenie często potrzebna jest kalibracja. Polega ona na zapisaniu prawidłowego położenia zerowego i sprawdzeniu odczytów w sterowniku. Samo zamontowanie nowej części nie gwarantuje więc prawidłowego działania układów bezpieczeństwa.
Próba samodzielnej ingerencji w okolice kierownicy wiąże się także z ryzykiem uszkodzenia instalacji poduszki powietrznej. Obsługę czujnika i kalibrację powinien wykonać serwis dysponujący dokumentacją dla danego modelu oraz właściwym oprogramowaniem diagnostycznym.
Czy można naprawić czujnik samodzielnie?
W praktyce nie jest to element przeznaczony do prostych napraw domowych. Najpierw trzeba ustalić, czy problem dotyczy sensora, jego ustawienia, przewodów czy komunikacji między sterownikami. Po wymianie lub ingerencji w kolumnę kierowniczą konieczna może być kalibracja programowa, dlatego bezpiecznym rozwiązaniem jest diagnostyka w wyspecjalizowanym serwisie.
