Czujnik NOx to elektroniczny element układu wydechowego, który mierzy stężenie tlenków azotu w spalinach. Współpracuje ze sterownikiem silnika i układem SCR, aby kontrolować dawkowanie AdBlue oraz ograniczać emisję szkodliwych związków. Ma szczególne znaczenie w nowoczesnych silnikach Diesla, wyposażonych w selektywną redukcję katalityczną.
Czym jest czujnik NOx?
NOx to ogólne określenie tlenków azotu, między innymi tlenku azotu i dwutlenku azotu. Czujnik NOx sprawdza ich ilość w spalinach, a następnie przekazuje wynik do sterownika silnika, czyli ECU. Jest elementem elektronicznym zamontowanym w układzie wydechowym, gdzie pracuje w wysokiej temperaturze i w kontakcie z gazami powstającymi podczas spalania paliwa.
Jego podstawowym zadaniem nie jest oczyszczanie spalin, lecz pomiar i kontrola skuteczności tego procesu. Dzięki odczytom sterownik może ocenić, czy układ redukcji działa prawidłowo i czy emisja mieści się w wartościach przewidzianych dla danego pojazdu.
Jak czujnik NOx współpracuje z SCR i AdBlue?
W samochodzie wyposażonym w układ SCR czujnik NOx pełni funkcję swoistych „oczu” systemu. Sam nie redukuje tlenków azotu. Dostarcza natomiast danych potrzebnych do sterowania procesem, w którym wykorzystywany jest płyn AdBlue.
AdBlue jest wodnym roztworem mocznika. Układ SCR wtryskuje go do strumienia spalin, a w wysokiej temperaturze powstają związki umożliwiające redukcję tlenków azotu w katalizatorze. W rezultacie NOx zostaje przekształcony przede wszystkim w azot i wodę. Czujnik kontroluje, czy proces przebiega z właściwą skutecznością.
W uproszczeniu działanie całego układu wygląda następująco:
- Pomiar – czujnik określa stężenie NOx w spalinach.
- Analiza – sterownik silnika ECU porównuje odczyt z wymaganymi wartościami.
- Dawkowanie – układ SCR dobiera ilość AdBlue potrzebną do redukcji tlenków azotu.
- Kontrola – kolejny pomiar pozwala ocenić, czy oczyszczanie spalin działa prawidłowo.

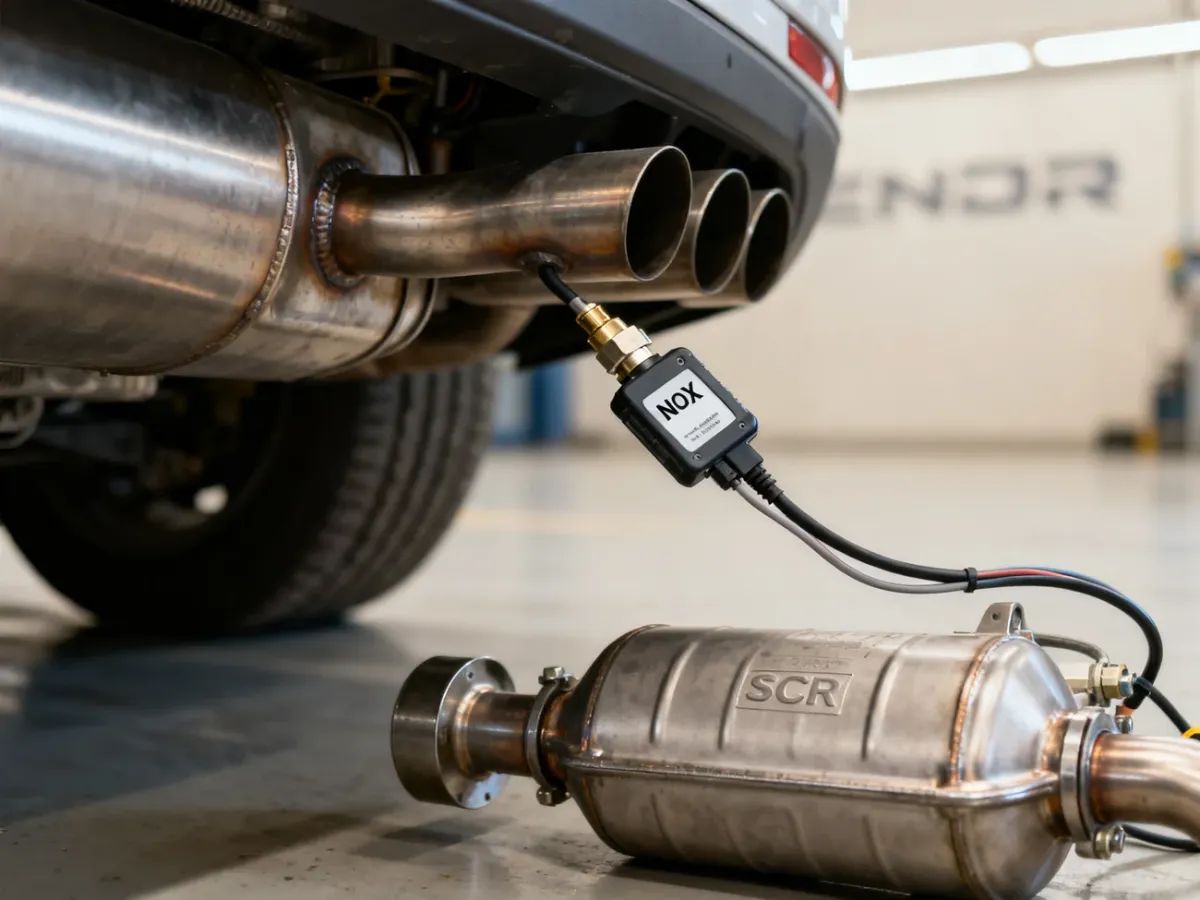

W zależności od konstrukcji samochód może mieć jeden czujnik za katalizatorem SCR albo dwa, umieszczone przed nim i za nim. Dwa punkty pomiarowe ułatwiają porównanie składu spalin i ocenę skuteczności katalizatora.
Czujnik NOx nie jest tym samym elementem co sonda lambda. Sonda lambda mierzy zawartość tlenu w spalinach i pomaga sterować składem mieszanki paliwowo-powietrznej. Czujnik NOx koncentruje się na tlenkach azotu i kontroli układu oczyszczania spalin. Oba elementy mogą współpracować ze sterownikiem silnika, ale wykonują inne zadania.
Jak rozpoznać awarię czujnika NOx?
Uszkodzenie czujnika może polegać na podawaniu nieprawidłowych wartości albo na całkowitym braku sygnału. Sterownik nie wie wtedy, ile tlenków azotu znajduje się w spalinach i nie może precyzyjnie sterować układem SCR. W samochodzie mogą pojawić się ostrzeżenia dotyczące emisji, AdBlue lub układu silnika.
Najczęstsze objawy nie zawsze oznaczają wyłącznie awarię sensora. Podobne sygnały mogą wywołać problemy z instalacją elektryczną, wtryskiem AdBlue, katalizatorem albo innymi elementami układu wydechowego. Dlatego rozpoznanie usterki wymaga odczytu kodów błędów i sprawdzenia parametrów pracy.
| Objaw | Możliwe zachowanie samochodu i znaczenie | Co to oznacza dla kierowcy? |
|---|---|---|
| Kontrolka silnika lub komunikat o emisji | Sterownik wykrywa nieprawidłowy sygnał z czujnika albo problem w układzie SCR. | Potrzebna jest diagnostyka, ponieważ sama kontrolka nie wskazuje jeszcze konkretnej części. |
| Spadek mocy i tryb awaryjny | Samochód może ograniczyć osiągi, gdy nie da się potwierdzić prawidłowej redukcji NOx. | Układ może przejść w ustawienia ochronne, a jazda stanie się wyraźnie mniej dynamiczna. |
| Większe zużycie paliwa lub AdBlue | Błędny odczyt może zakłócić sterowanie dawką płynu i pracą systemu oczyszczania spalin. | Nie należy samodzielnie zwiększać dawki ani wymieniać części bez potwierdzenia przyczyny. |
| Problemy z ponownym rozruchem | W niektórych pojazdach poważna usterka układu SCR może uruchomić ograniczenie rozruchu. | Opóźnianie wizyty w serwisie może zakończyć się unieruchomieniem samochodu. |
Awaria może też powodować zwiększoną emisję spalin, gorsze przyspieszenie lub nierówną pracę całego układu oczyszczania. Nie należy ignorować komunikatów ostrzegawczych, zwłaszcza gdy pojazd zaczyna ograniczać moc albo pokazuje odliczanie do blokady rozruchu.
Dlaczego czujnik NOx ulega awarii?
To precyzyjny i delikatny komponent, choć został zaprojektowany do pracy w trudnych warunkach. Na jego trwałość wpływa temperatura, skład spalin, wilgoć oraz stan innych elementów silnika i układu wydechowego. Do najczęstszych przyczyn problemów należą:
- Szok termiczny – gwałtowne schłodzenie rozgrzanego elementu, na przykład podczas przejazdu przez głęboką kałużę, może uszkodzić część pomiarową.
- Sadza i zanieczyszczenia – osady w układzie wydechowym mogą zakłócać pomiar i przyspieszać zużycie czujnika.
- Wilgoć i korozja – woda może uszkodzić sondę, przewody albo złącza elektryczne.
- Nieszczelne wtryskiwacze lub spalanie oleju – nieprawidłowy skład spalin może obciążać i uszkadzać elementy układu oczyszczania.
- Uszkodzenia mechaniczne – uderzenie kamienia, wstrząsy lub nieprawidłowy montaż mogą naruszyć delikatną część pomiarową.
Nie ma jednego przebiegu ani wieku samochodu, przy którym czujnik NOx zawsze się zużywa. Krótkie trasy, częsta jazda w trudnych warunkach i zaniedbania w układzie paliwowym lub wydechowym mogą przyspieszać pojawienie się problemu, ale o usterce decyduje stan konkretnego pojazdu.
Co zrobić po pojawieniu się błędu?
Czujnik NOx powinien zostać sprawdzony w serwisie za pomocą diagnostyki komputerowej. Sam kod błędu nie zawsze oznacza konieczność wymiany sensora, ponieważ przyczyną może być przewód, złącze, sterownik albo inny element układu SCR. Wymiana jest zadaniem dla fachowca – czujnik pracuje w wysokiej temperaturze, a jego demontaż i późniejsza konfiguracja wymagają odpowiednich narzędzi.
Najbezpieczniej umówić diagnostykę możliwie szybko, szczególnie gdy pojawił się spadek mocy, komunikat o AdBlue lub ostrzeżenie o ograniczeniu rozruchu. Sprawny czujnik NOx pozwala sterownikowi właściwie nadzorować układ SCR, a kierowcy uniknąć dalszych problemów z pracą silnika i emisją spalin.
Artykuł ma charakter informacyjny i nie zastępuje profesjonalnej diagnostyki samochodu. W przypadku komunikatów dotyczących układu SCR, AdBlue lub ograniczenia rozruchu skontaktuj się z serwisem.
